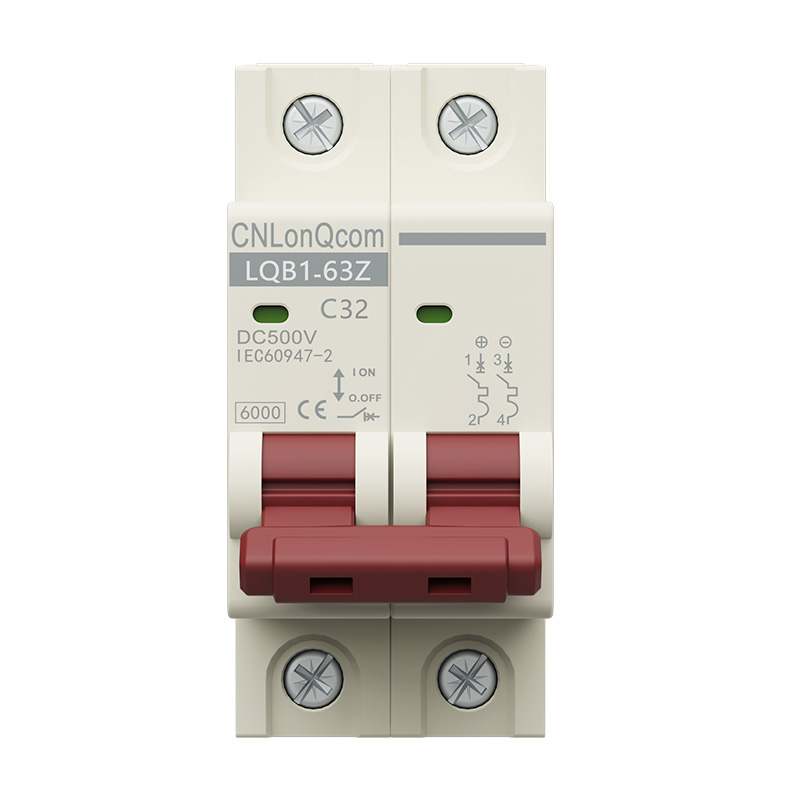

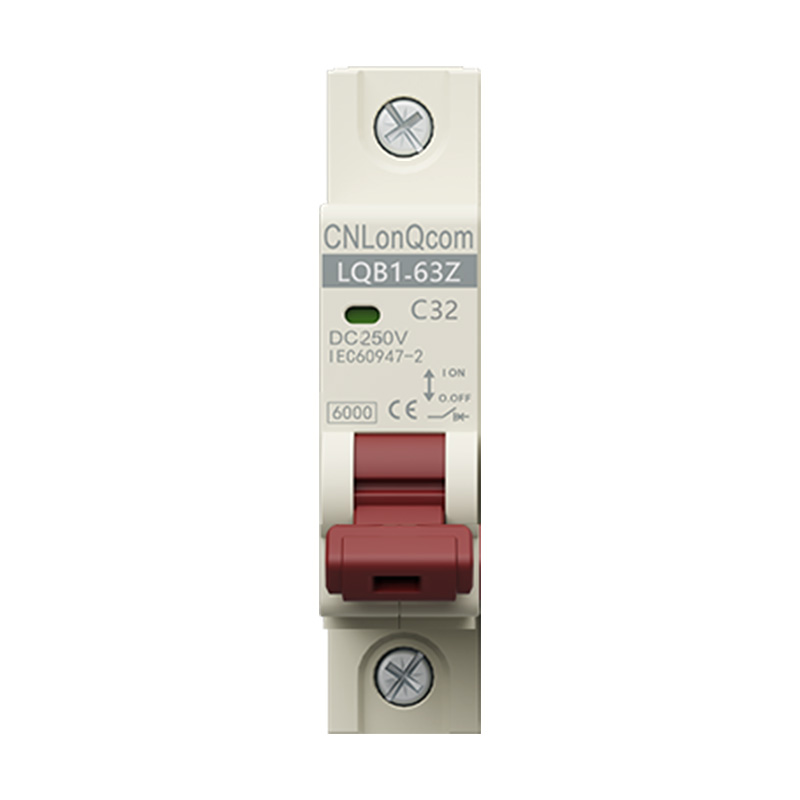

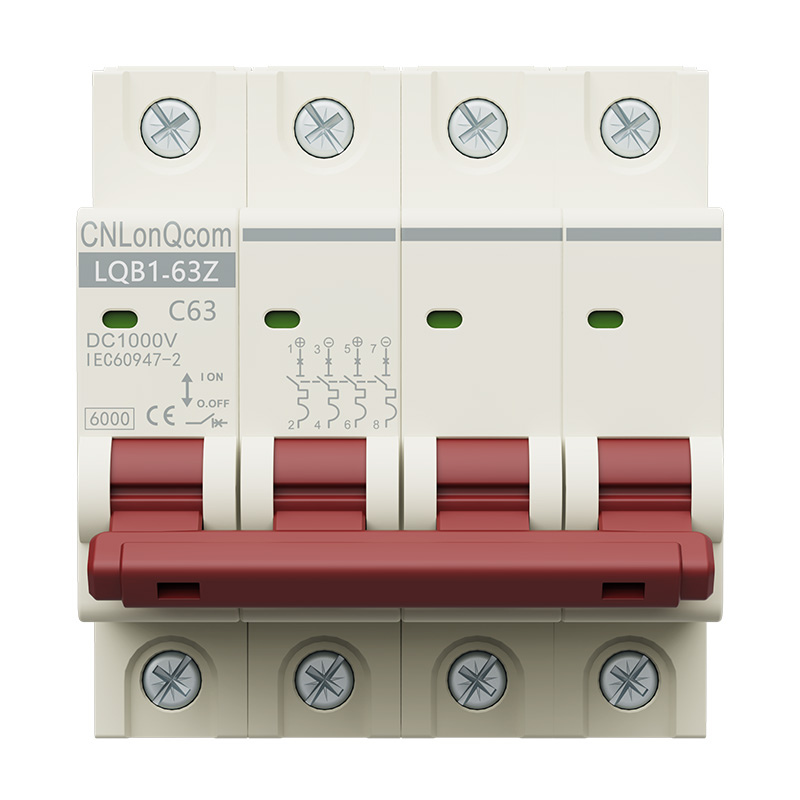

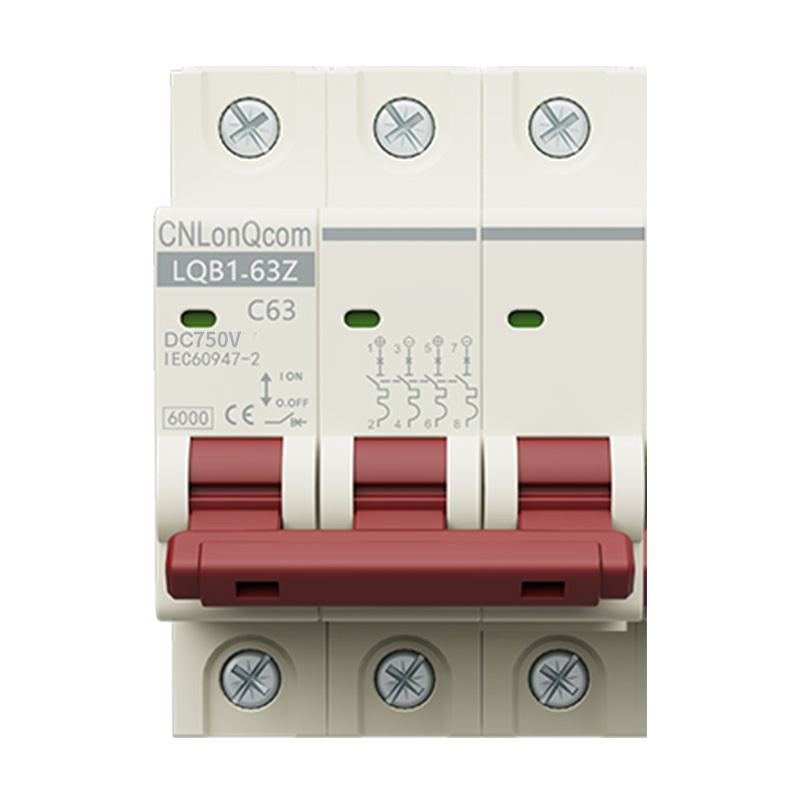

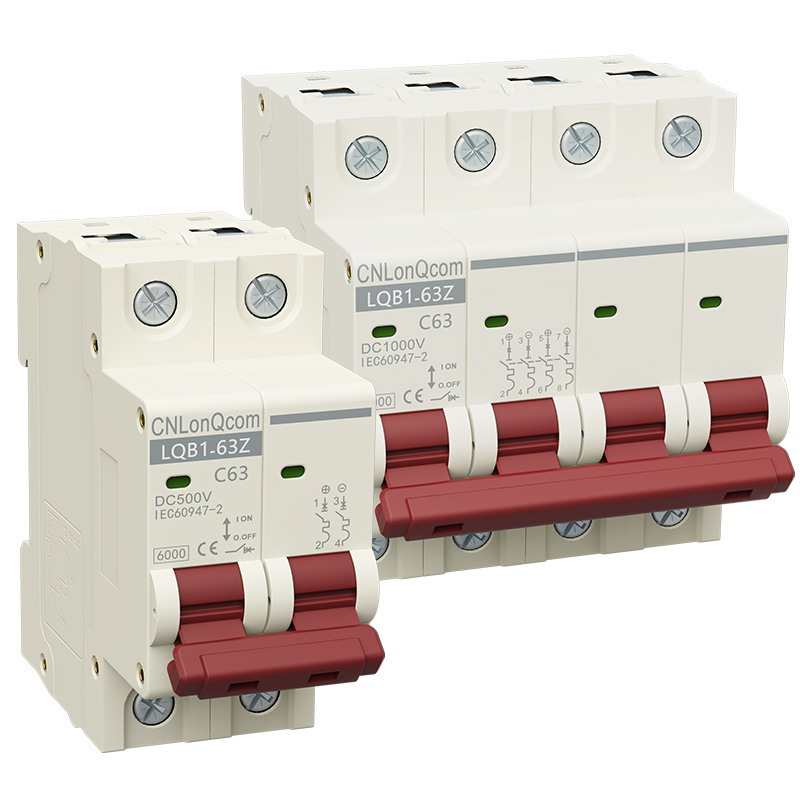

CNLonQcom مینیاتوری مدار قطع کننده مدار DC 1P 2P 3P 4P 35mm DIN Rail Mount برای سیستم PV بیش از حد و حفاظت از اتصال کوتاه
● ولتاژ نامی: DC250V/500V/750V/1000V
جریان نامی: 6A/10A/16A/20A/25A/32A/40A/50A/63A
●ظرفیت شکست Icu: 6kA
●قطب: 1P/2P/3P/4P
●مواد پوسته: PA
●جنس هادی: مس
●گواهینامه: CE، ROHS، ISO9001

مدل:LQB1-63Z

ارسال استعلام

توضیحات محصول

قطع کننده های مدار DC که سفارشی سازی شده را می پذیرند، عملکردهایی را برای قطع مدار، حفاظت از اتصال کوتاه، تنظیم و حفاظت ارائه می دهند که به طور موثر طول عمر تجهیزات الکتریکی را افزایش می دهد.

آنها تجهیزات الکتریکی را از آسیب ناشی از اضافه بار، اتصال کوتاه یا سایر خطاهای الکتریکی محافظت می کنند.
قطع کننده های مدار 1.DC به طور موثر از وقوع خطاهای قوس و ذوب جلوگیری می کند.
2. آنها به جلوگیری از خطاهای گرمایش الکتریکی کمک می کنند.
3. مناسب برای محیط های شدید از -40 درجه سانتیگراد تا 80 درجه سانتیگراد.
4. مجهز به محفظه مقاوم در برابر UV IP65 برای نصب در فضای باز.

جدول مشخصات محصول

 مدارشکن سری LQB1-63Z LQB1-63Z
جریان نامی درجه فریم (A) 63

عملکرد الکتریکی
ولتاژ عملیاتی نامی Ue (V DC) 1P:DC250V 2P:DC550V 3P:DC750V 4P:DC1000V
جریان دارای رتبه در (A) 6-10-16-20-25-32-40-50-63
ولتاژ عایق نامی Ui (V DC) 800 ولت
ولتاژ ضربه خورده Uimp (کیلو ولت) 4
ظرفیت شکست نهایی lcu (kA) 6 6 6 6
lcs ظرفیت شکست (%lcu) 75% 75% 75% 75%
نوع منحنی C
نوع سفر حرارتی- مغناطیسی
مکانیکی مقدار متوسط ​​واقعی 20000
مقدار استاندارد 8500
برقی مقدار متوسط ​​واقعی 2500
مقدار استاندارد 1500

کنترل و نشانه
رهاسازی شانت (SHT) گزینه
کاهش ولتاژ (UNT)
تماس کمکی (AX)
تماس با زنگ هشدار (AL)

اتصال و نصب
ظرفیت سیم کشی (mm2) در ≤ 32A، 1~25mm2،1 ≥ 40A،10~35mm2
دمای محیط (℃) -90
ارتفاع ≤ 2000
مرطوب کردن نسبی ≤ 95٪
سطح آلودگی 3
محیط نصب بدون شوک و لرزش آشکار
دسته نصب کلاس Ⅲ
نصب و راه اندازی ریل استاندارد DIN

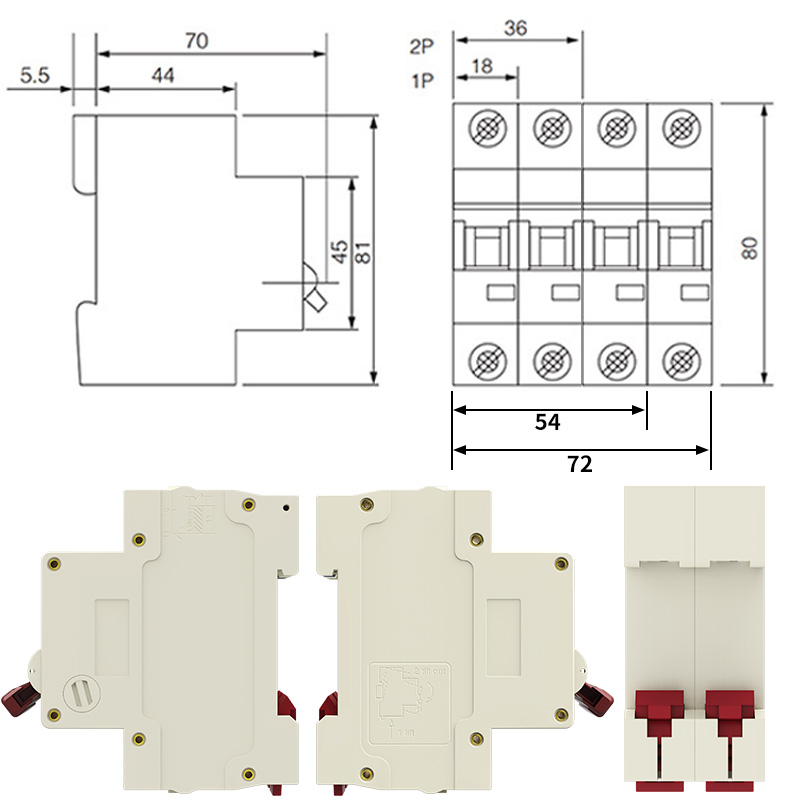

ابعاد (میلی متر)



تصاویر اصلی محصول، نقشه های طراحی و سناریوهای کاربردی.
