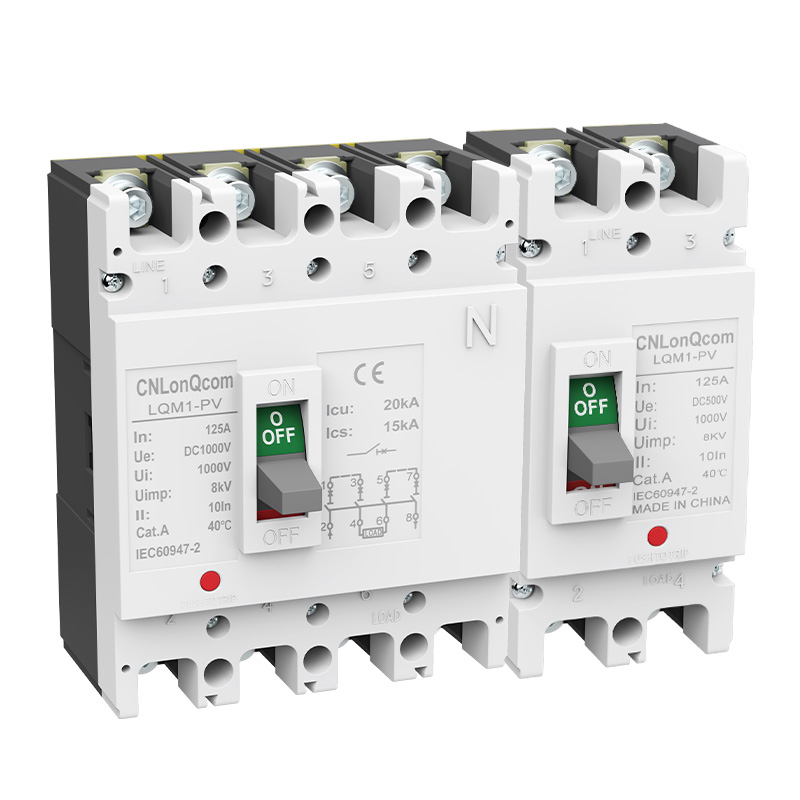

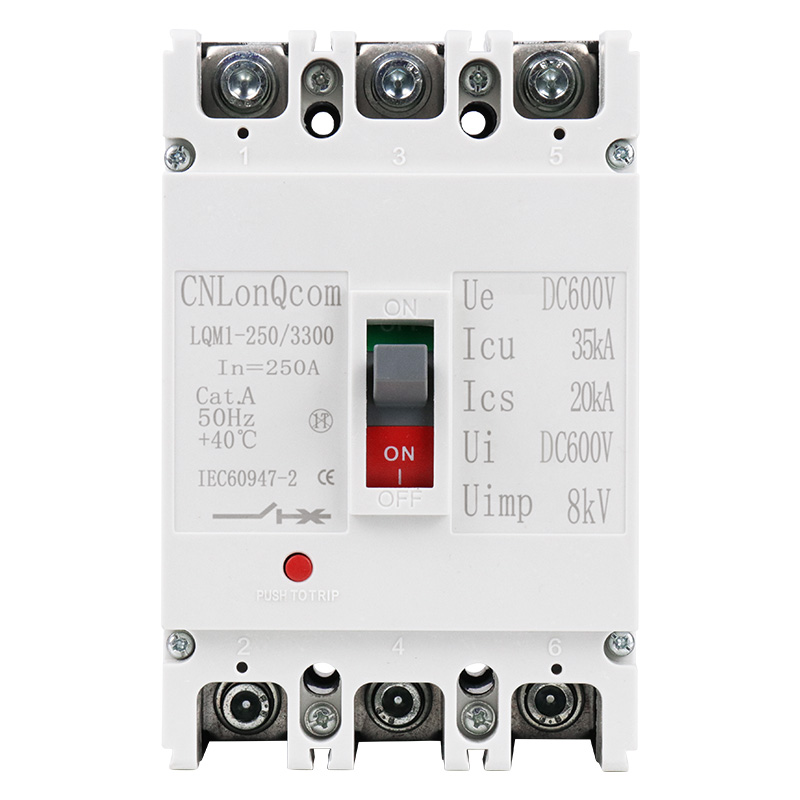

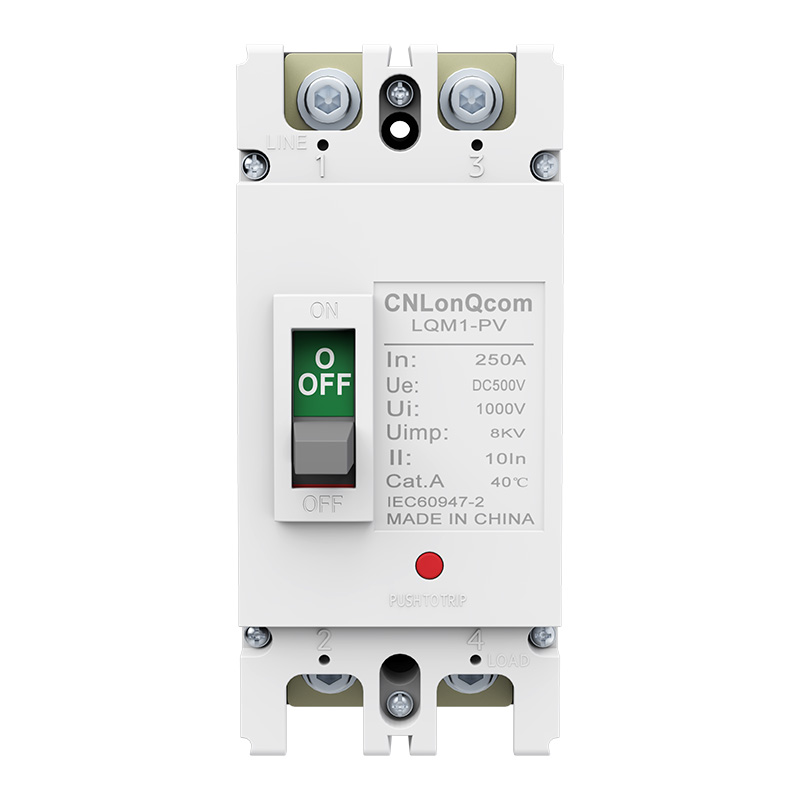

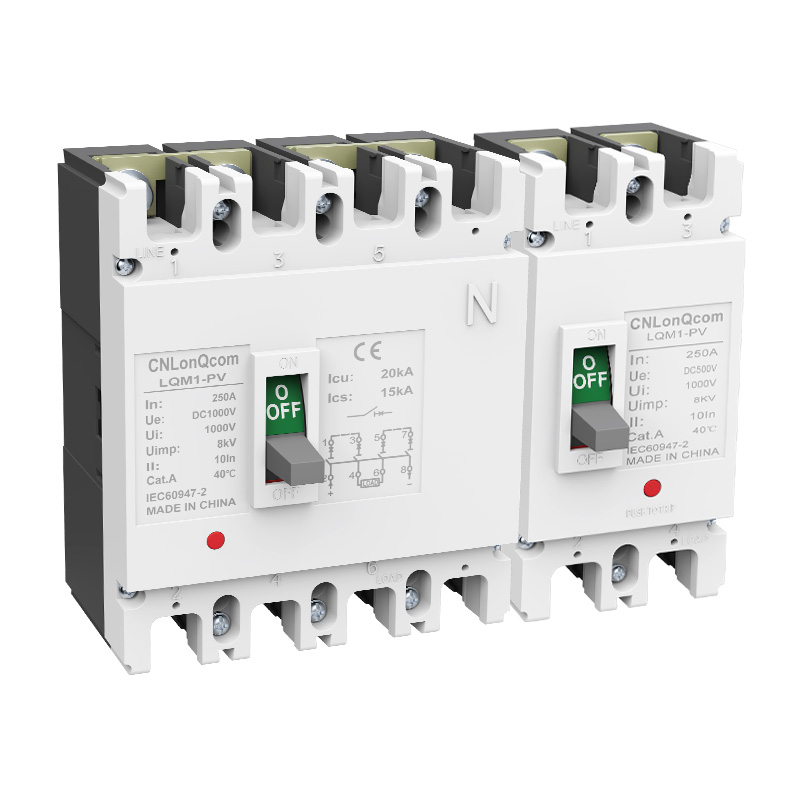

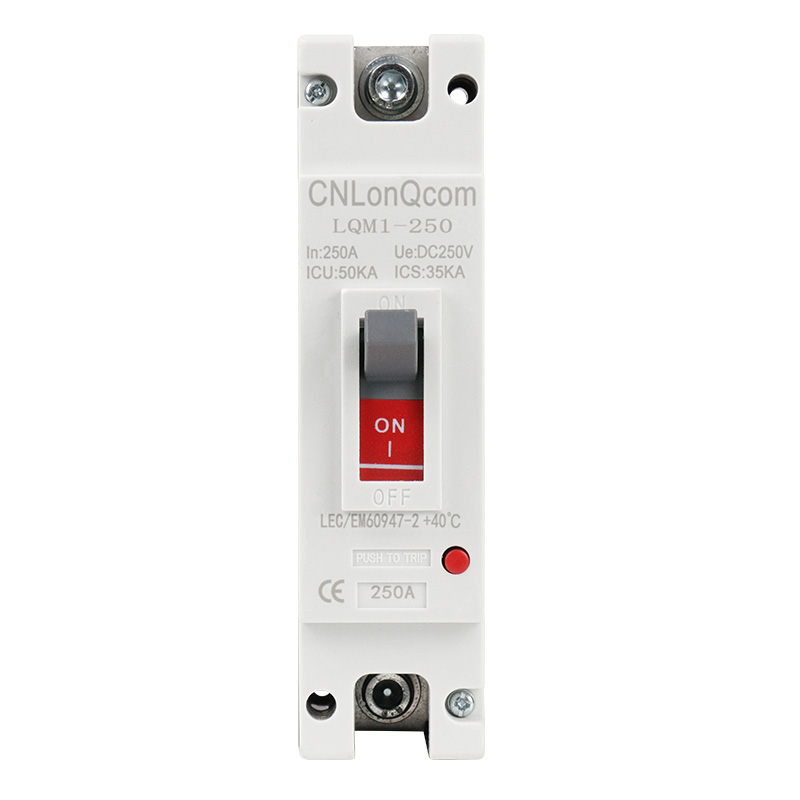

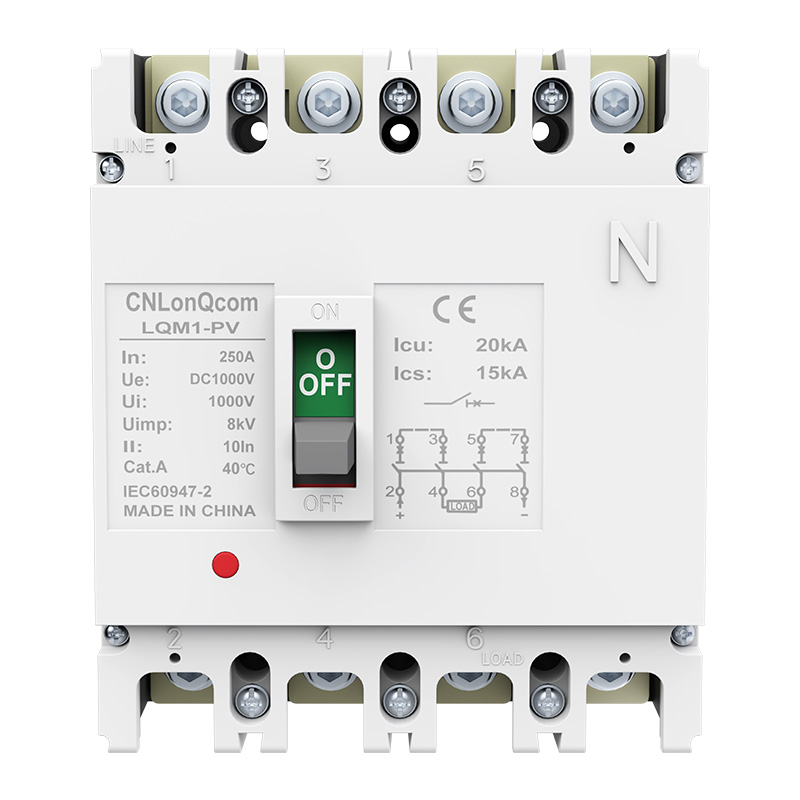

مدار شکن کیس قالب گیری DC LQM1-250

مدار شکن با کیفیت DC Molded Case LQM1-250 برای حفاظت و کنترل جریان اضافه در سیستم های ذخیره باتری فتوولتائیک خورشیدی و مدارهای DC استفاده می شود. قطع کننده های مدار قالب گیری DC در جریان های نامی مختلف مانند 63A، 100A، 125A، 160A، 200A، 225A، 250A، 315A، 400A، و 500A موجود هستند.

مدل:LQM1-250

ارسال استعلام

توضیحات محصول

CNLonQcom یک تولید کننده چینی متخصص در تولید مدار شکن LQM1-250 با کیس DC است. این محصولات عملکردهایی را برای قطع شدن مدار، حفاظت از اتصال کوتاه و حفاظت ارائه می دهند و به طور موثر طول عمر تجهیزات الکتریکی را افزایش می دهند.

کلیدهای مدار 1.DC دارای عملکردهای قطعی سریع و دقیق مدار، حفاظت از اتصال کوتاه و عملکردهای تنظیم، با قطعی مدار خوب و عملکرد اتصال کوتاه هستند.
2. تجهیزات الکتریکی را از آسیب ناشی از اضافه بار، اتصال کوتاه یا سایر خطاهای الکتریکی محافظت می کنند.
کلیدهای مدار 3. DC قالب گیری شده به طور موثر از گسل قوس و ذوب جلوگیری می کند.
4. آنها با محفظه های پلاستیکی با عایق بالا ساخته شده اند که مقاومت عالی در برابر آب و هوا، مقاومت در برابر خوردگی و مقاومت در برابر قوس را ارائه می دهند.
5. آنها عملکرد با کیفیت قابل اعتمادی دارند و عملکرد قابل اعتماد طولانی مدت را تضمین می کنند.

جدول مشخصات محصول

جریان دارای رتبه در (A)	125:63A,80A,100A,125A; 250:160A,200A,225A,250A; 400: 315A,400A
ولتاژ عملیاتی نامی Ue (VDC)	1P：DC250V 2P：DC500V 3P：DC750V 4P：DC1000V
ولتاژ عایق نامی Ui (VDC)	DC1000V
ولتاژ ضربه نامی Uimp (کیلو ولت)	8 کیلو ولت
ظرفیت شکست نهایی lcu (کیلو ولت)	25 کیلو ولت
نوع سفر	حرارتی- مغناطیسی
دمای محیط (℃)	-20℃ تا 70℃
آلفیفود	2000M
نصب و راه اندازی	ثابت، پلاگین
تجهیزات جانبی	کمکی، زنگ هشدار، رهاسازی شنت با کارکرد دستی و عملکرد الکتریکی

نمودار سیم کشی

● سیم کشی حفاظت و جداسازی
● بار باید ≤ DC1000V باشد
اتصال در نظر گرفته شده برای شبکه ای که در آن
نقطه وسط منبع تغذیه ارت شده است
در این حالت بریکر از بار محافظت و جداسازی می کند

● سیم کشی حفاظت و جداسازی
● بار باید ≤ DC 1000 ولت باشد
قطب منفی (-) می تواند به زمین متصل شود، اما در هر دو مورد
شکن بار را محافظت و جدا می کند
