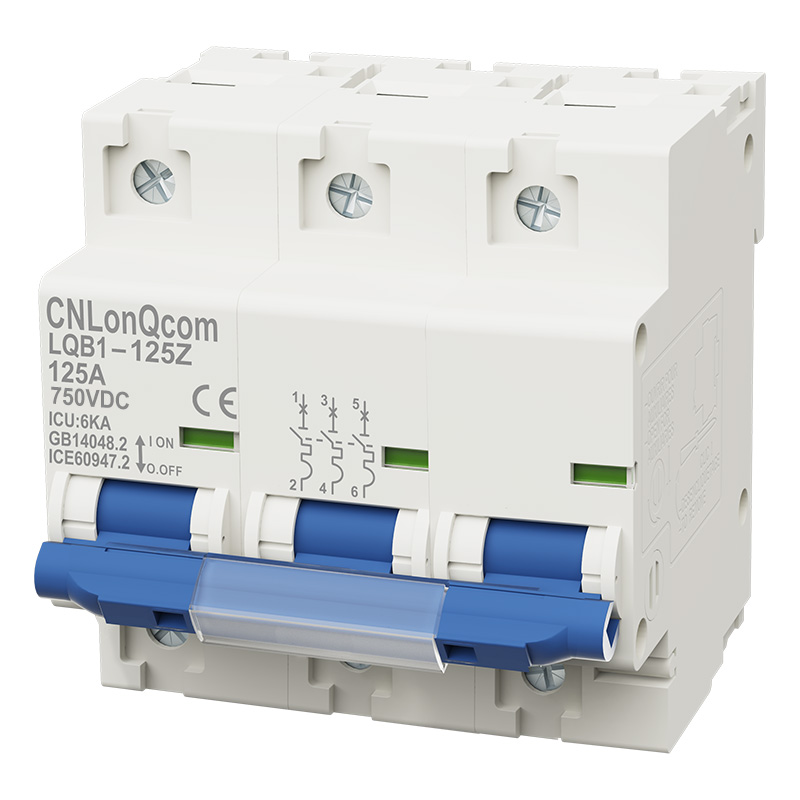

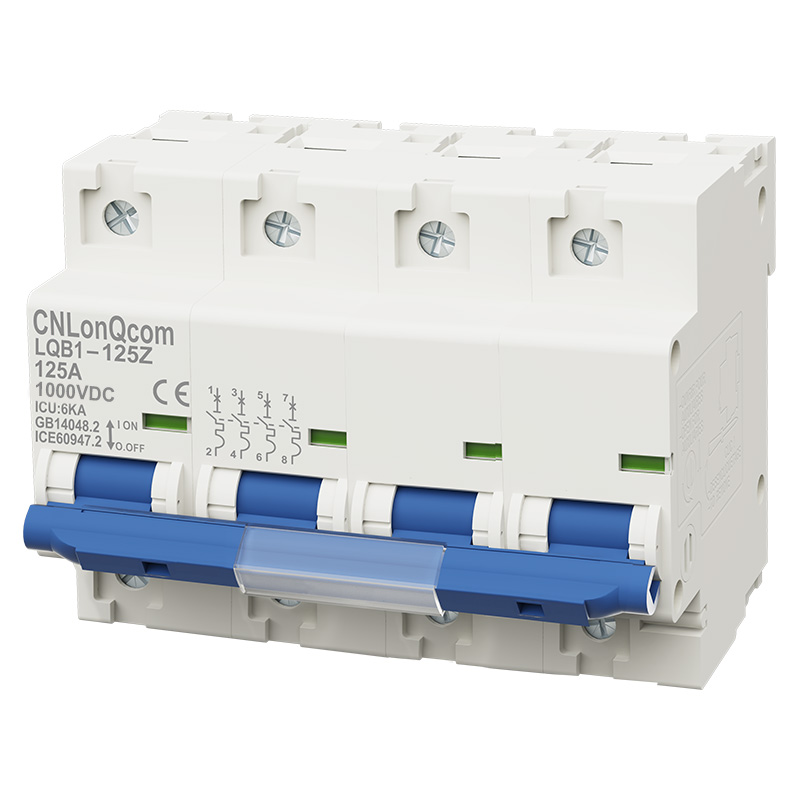

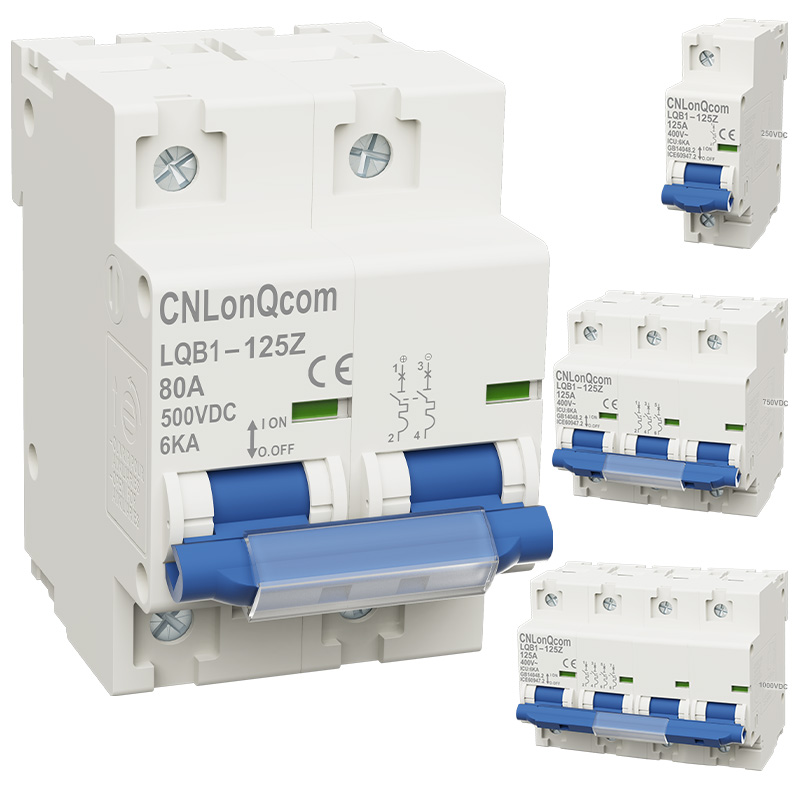

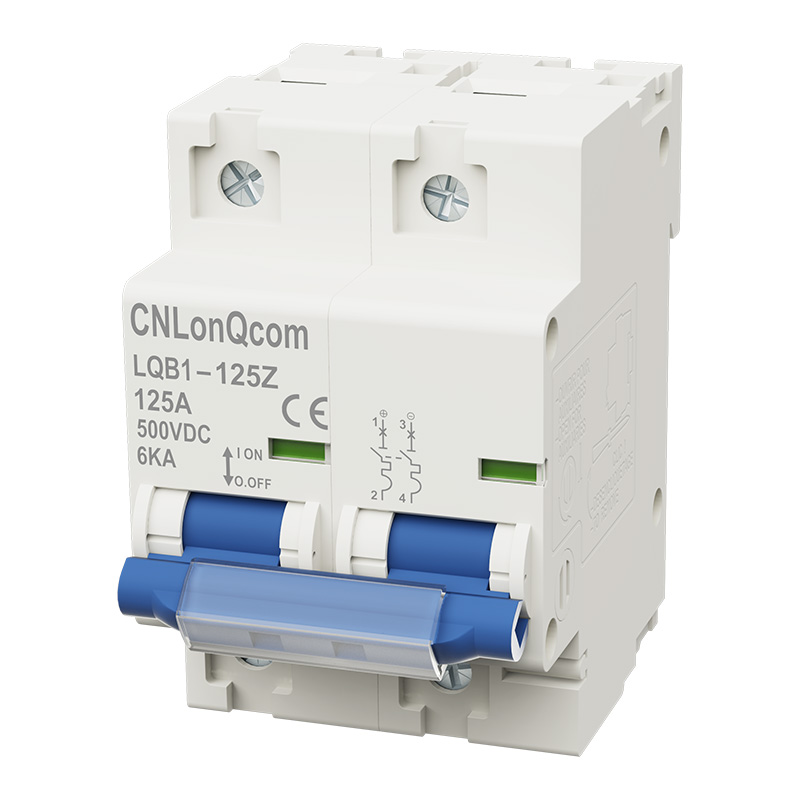

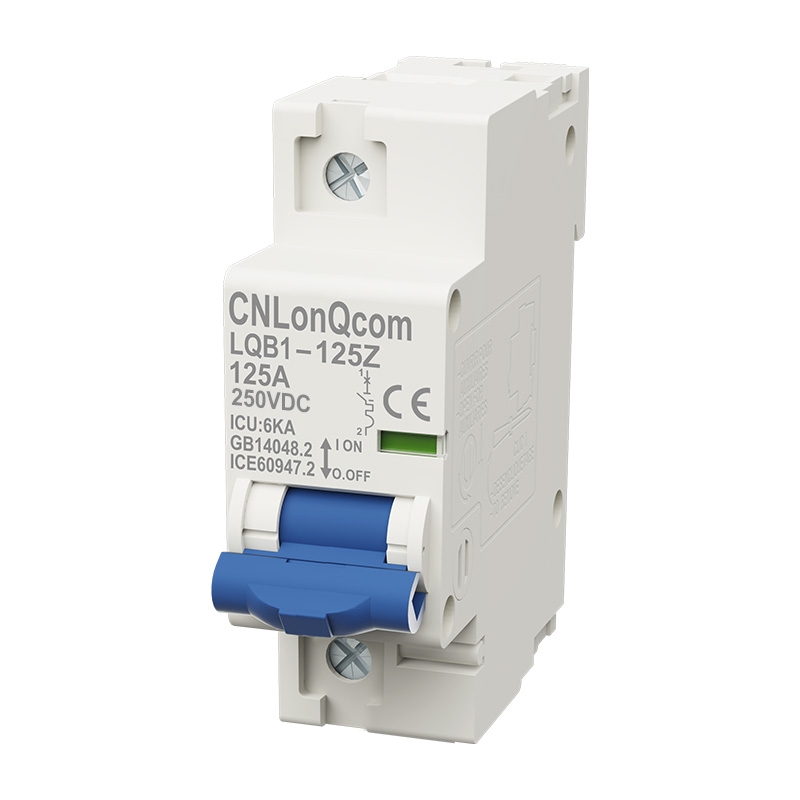

مدار شکن DC LQB1-125Z

CNLonQcom یک کارخانه در چین است که متخصص در ساخت قطع کننده مدار DC LQB1-125Z است. این مدار شکن ها برای حفاظت و کنترل جریان اضافه در سیستم های ذخیره باتری فتوولتائیک خورشیدی و مدارهای DC استفاده می شوند. آنها در جریان های نامی مختلف مانند 10A، 16A، 32A، 40A، 50A، 63A، 80A، 100A و 125A موجود هستند.

مدل:LQB1-125Z

ارسال استعلام

توضیحات محصول

مدار شکن DC LQB1-125Z که سفارشی سازی شده را می پذیرد، عملکردهایی را برای قطع مدار، حفاظت از اتصال کوتاه، تنظیم و حفاظت ارائه می دهد و به طور موثر طول عمر تجهیزات الکتریکی را افزایش می دهد.

آنها تجهیزات الکتریکی را از آسیب ناشی از اضافه بار، اتصال کوتاه یا سایر خطاهای الکتریکی محافظت می کنند.
قطع کننده های مدار 1.DC به طور موثر از وقوع خطاهای قوس و ذوب جلوگیری می کند.
2. آنها به جلوگیری از خطاهای گرمایش الکتریکی کمک می کنند.
3. مناسب برای محیط های شدید از -40 درجه سانتیگراد تا 80 درجه سانتیگراد.
4. مجهز به محفظه مقاوم در برابر UV IP65 برای نصب در فضای باز.

جدول مشخصات محصول

مدار شکن سری LQB1-125Z		LQB1-125Z
جریان نامی درجه فریم (A)		125
		عملکرد الکتریکی
ولتاژ عملیاتی نامی Ue (V DC)		1P：DC250V 2P:DC550V 3P:DC750V 4P:DC1000V
جریان دارای رتبه در (A)		125
ولتاژ عایق نامی Ui (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
ولتاژ ضربه خورده Uimp (کیلو ولت)		4
ظرفیت شکست نهایی lcu (kA)		6	6	6	6
lcs ظرفیت شکست (%lcu)		75%	75%	75%	75%
نوع منحنی		C
نوع سفر		حرارتی- مغناطیسی
مکانیکی	مقدار متوسط واقعی	20000
	ارزش استاندارد	8500
برقی	مقدار متوسط واقعی	2500
	ارزش استاندارد	1500
		کنترل و نشانه
رهاسازی شانت (SHT)		گزینه
کاهش ولتاژ (UNT)
تماس کمکی (AX)
تماس با زنگ هشدار (AL)

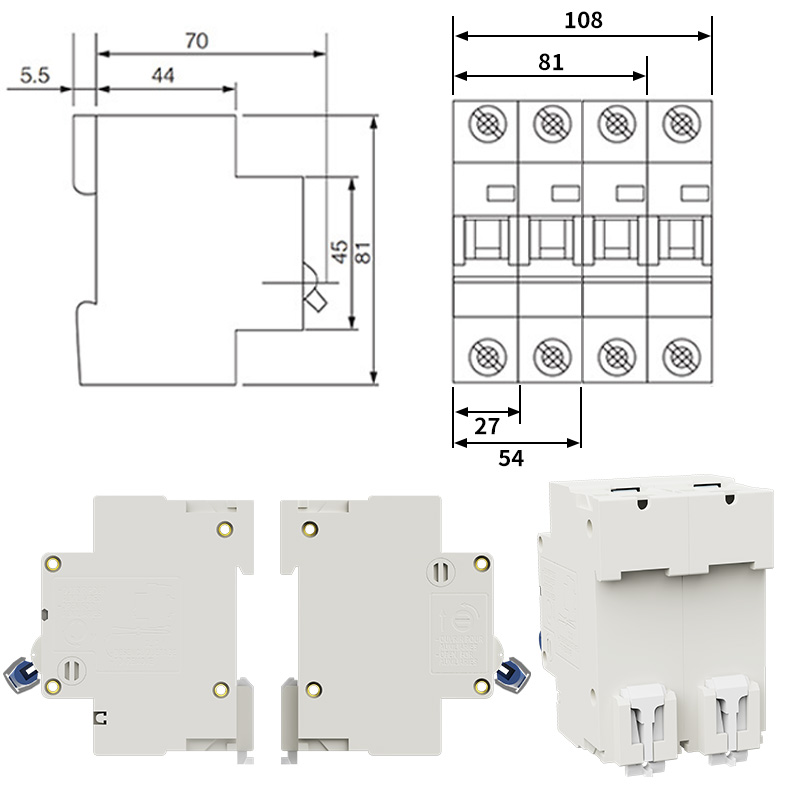

		اتصال و نصب
ظرفیت سیم کشی (mm2)		در ≤ 32A,1~25mm2,1≥ 40A,10~35mm2
دمای محیط (℃)		-90
ارتفاع		≤ 2000
مرطوب کردن نسبی		≤ 95٪
سطح آلودگی		3
محیط نصب		بدون شوک و لرزش آشکار
دسته نصب		کلاس Ⅲ
نصب و راه اندازی		ریل استاندارد DIN
