محصولات
مدار شکن DC LQL7-PV

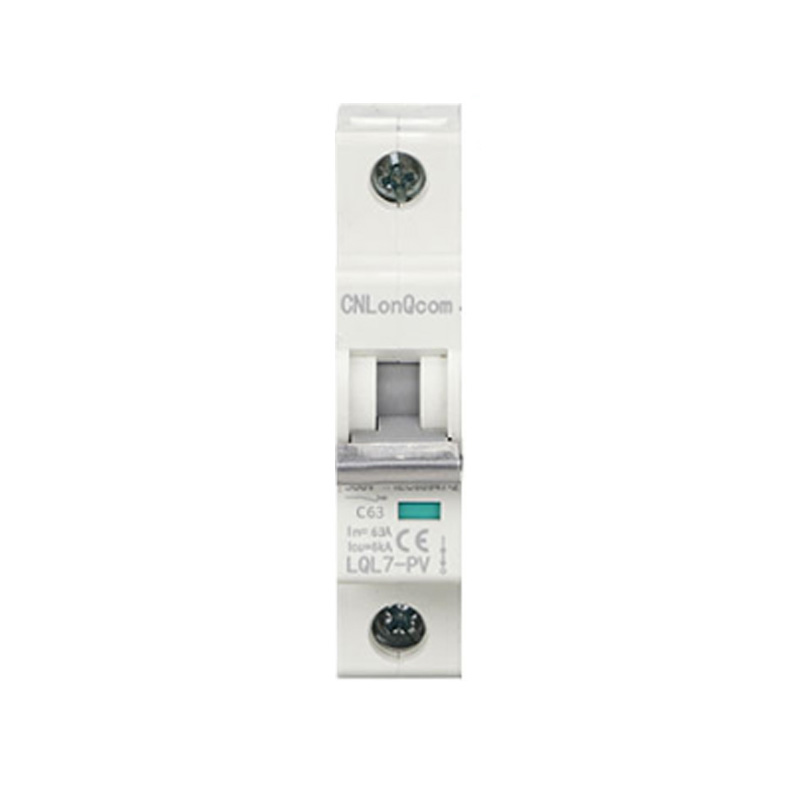

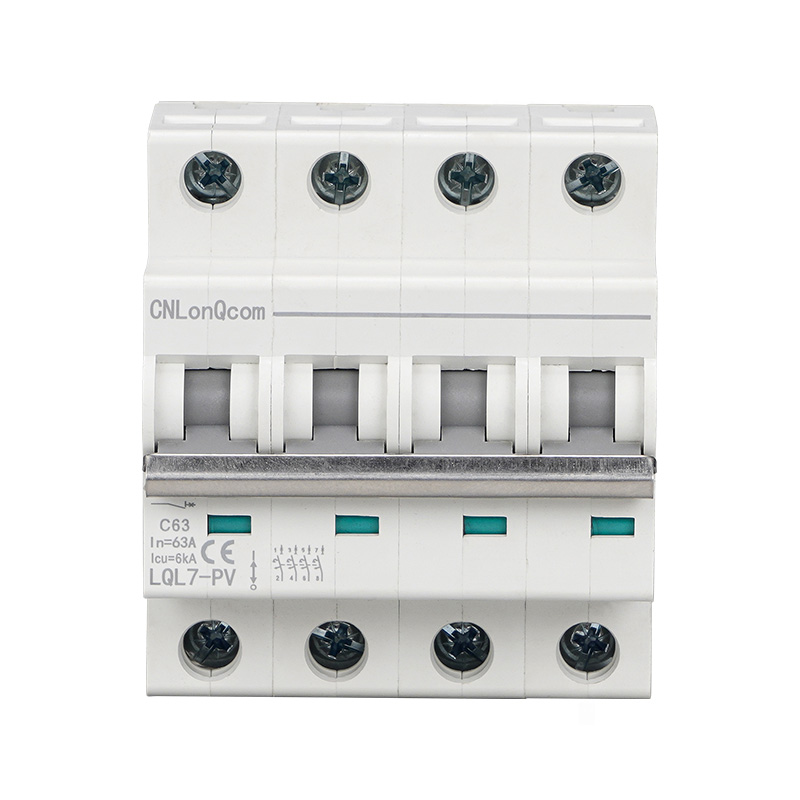

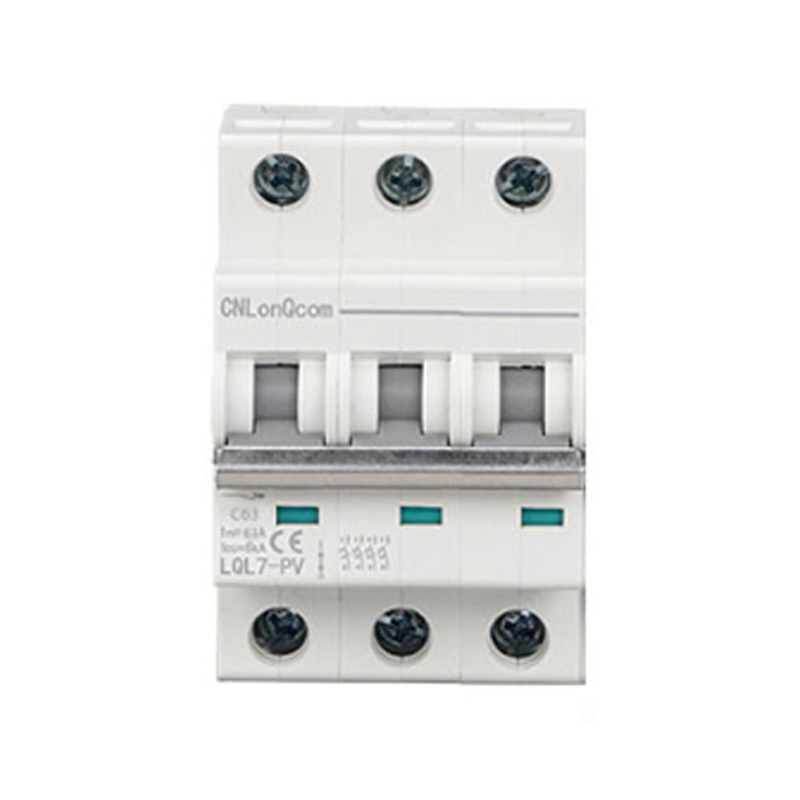

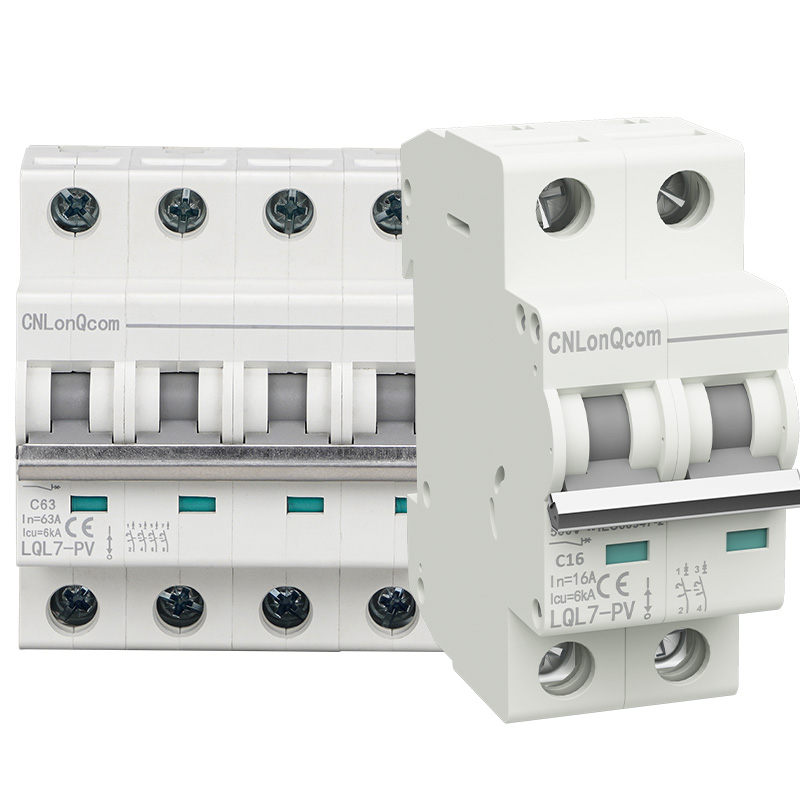

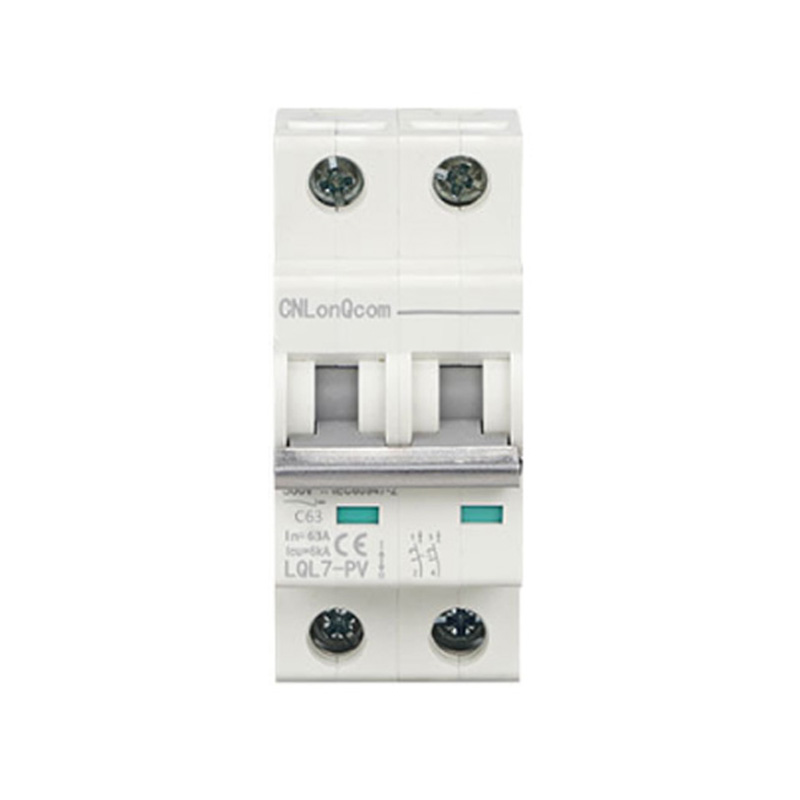

CNLonQcom مدار قطع کننده مدار DC LQL7-PV 1P 2P 3P 4P 35mm DIN Rail Mount برای حفاظت از اضافه بار و اتصال کوتاه سیستم PV
ولتاژ نامی: DC300V/600V/900V/1200V
جریان نامی: 6A/10A/16A/20A/25A/32A/40A/50A/63A
●ظرفیت شکست ICU: 10kA
●قطب: 1P/2P/3P/4P
●مواد پوسته: PA
●جنس هادی: مس
●گواهینامه: CE، ROHS، ISO9001
مدل:LQL7-PV
ارسال استعلام
توضیحات محصول
مدار شکن DC LQL7-PV که سفارشی سازی شده را می پذیرد، عملکردهایی را برای قطع مدار، حفاظت از اتصال کوتاه، تنظیم و حفاظت ارائه می دهد که به طور موثر طول عمر تجهیزات الکتریکی را افزایش می دهد.
آنها تجهیزات الکتریکی را از آسیب ناشی از اضافه بار، اتصال کوتاه یا سایر خطاهای الکتریکی محافظت می کنند.
قطع کننده های مدار 1.DC به طور موثر از وقوع خطاهای قوس و ذوب جلوگیری می کند.
2. آنها به جلوگیری از خطاهای گرمایش الکتریکی کمک می کنند.
3. مناسب برای محیط های شدید از -40 درجه سانتیگراد تا 80 درجه سانتیگراد.
4. مجهز به محفظه مقاوم در برابر UV IP65 برای نصب در فضای باز.
آنها تجهیزات الکتریکی را از آسیب ناشی از اضافه بار، اتصال کوتاه یا سایر خطاهای الکتریکی محافظت می کنند.
قطع کننده های مدار 1.DC به طور موثر از وقوع خطاهای قوس و ذوب جلوگیری می کند.
2. آنها به جلوگیری از خطاهای گرمایش الکتریکی کمک می کنند.
3. مناسب برای محیط های شدید از -40 درجه سانتیگراد تا 80 درجه سانتیگراد.
4. مجهز به محفظه مقاوم در برابر UV IP65 برای نصب در فضای باز.
جدول مشخصات محصول
| مدار شکن سری LQL7-PV | LQL7-PV | ||||
| جریان نامی درجه فریم (A) | 63 | ||||
|
|
عملکرد الکتریکی | ||||
| ولتاژ عملیاتی نامی Ue (V DC) | 1P：DC250V 2P:DC550V 3P:DC750V 4P:DC1000V | ||||
| جریان دارای رتبه در (A) | 6-10-16-20-25-32-40-50-63 | ||||
| ولتاژ عایق نامی Ui (V DC) | 1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V | ||||
| ولتاژ ضربه خورده Uimp (کیلو ولت) | 4 | ||||
| ظرفیت شکست نهایی lcu (kA) | 6 | 6 | 6 | 6 | |
| lcs ظرفیت شکست (%lcu) | 75% | 75% | 75% | 75% | |
| نوع منحنی | C | ||||
| نوع سفر | حرارتی- مغناطیسی | ||||
| مکانیکی | مقدار متوسط واقعی | 20000 | |||
| مقدار استاندارد | 8500 | ||||
| برقی | مقدار متوسط واقعی | 2500 | |||
| مقدار استاندارد | 1500 | ||||
|
|
کنترل و نشانه | ||||
| رهاسازی شانت (SHT) | گزینه | ||||
| کاهش ولتاژ (UNT) | |||||
| تماس کمکی (AX) | |||||
| تماس با زنگ هشدار (AL) | |||||
|
|
اتصال و نصب | ||||
| ظرفیت سیم کشی (mm2) | در ≤ 32A، 1~25mm2،1 ≥ 40A،10~35mm2 | ||||
| دمای محیط (℃) | -90 | ||||
| ارتفاع | ≤ 2000 | ||||
| مرطوب کردن نسبی | ≤ 95٪ | ||||
| سطح آلودگی | 3 | ||||
| محیط نصب | بدون شوک و لرزش آشکار | ||||
| دسته نصب | کلاس Ⅲ |
||||
| نصب و راه اندازی | ریل استاندارد DIN | ||||

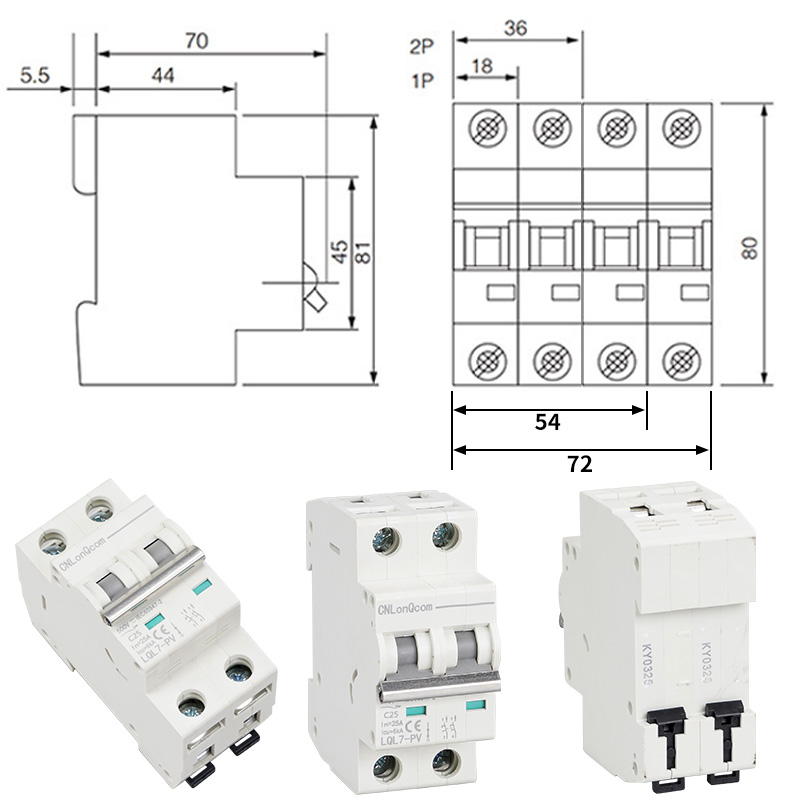

ابعاد (میلی متر)
تصاویر اصلی محصول، نقشه های طراحی و سناریوهای کاربردی.
