ماژول توزیع قدرت سوئیچ 2p/4p را جدا کنید

داده های فنی
مدل	LONQ-40.X LONQ-40.I LONQ-40.F
نوع	سوئیچ جداکننده PV DC را قطع کنید
رشته	2 در 2 خارج یا 2 در 1 خارج یا 1 در 1 خارج یا 1 در 2 خارج
جریان دارای رتبه در (الف)	32	32	32	32	32	23
ولتاژ کار با رتبه UE (V)	300	600	800	1000	1200	1500
ولتاژ عایق بندی شده UI (V)	1500 ولت
قطب	4p
Impulse دارای ولتاژ مقاومت در برابر UIMP (KV)	8
مقاومت در برابر ICW فعلی (KA)	1
روش سیم کشی	غیر قطبی
استاندارد	IEC/EN60947-3 GB/T 14048.3
ویژگی توهین	بله
درجه عقب ماندگی شعله	UL94V-0
مواد مسکن	پا
ماده هادی	مس روکش شده
گواهی با کیفیت	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
زندگی مکانیکی (زمان)	20000
عمر الکتریکی (زمان)	6000
مواضع دستگیره	خاموش ساعت 9 ساعت در ساعت 12 ساعت
دمای عملیاتی	-40 ℃ تا +85
رطوبت	95 ٪
ارتفاع	2000 متر
نصب	راه آهن دین 35 میلی متری
جزئیات بسته بندی	1 قطعه در هر جعبه داخلی ، 50 قطعه در هر کارتن
با نمودار سیم کشی تماس بگیرید
کد روش اتصال	نوع مدار		نمودار		دیاگرم
2p (A2)	2 قطب در سری برای یک رشته ، 1 بار
2p (A4)	2 قطب در سری برای یک رشته ، در کل 2 بار
4p (4t)	4 قطب در سری ، برای یک رشته
4p (4b)	4 قطب در سری ، برای یک رشته
4p (4S)	4 قطب در سری ، برای یک رشته

PV قطع ارتباط
سوئیچ ساخته شده

DC1200V 32A 2IN 2OUT

مدار lsolation

محافظت بیش از حد ولتاژ

حفاظت از مدار کوتاه

مواد: PA

IP66بادوام

مقاومت در برابر اشعه ماوراء بنفش

مهار کننده شعله

غیر قطبی

-40 ℃ ~ +85

اندازه

L*W*H: 71.5*65.7*105 (میلی متر)

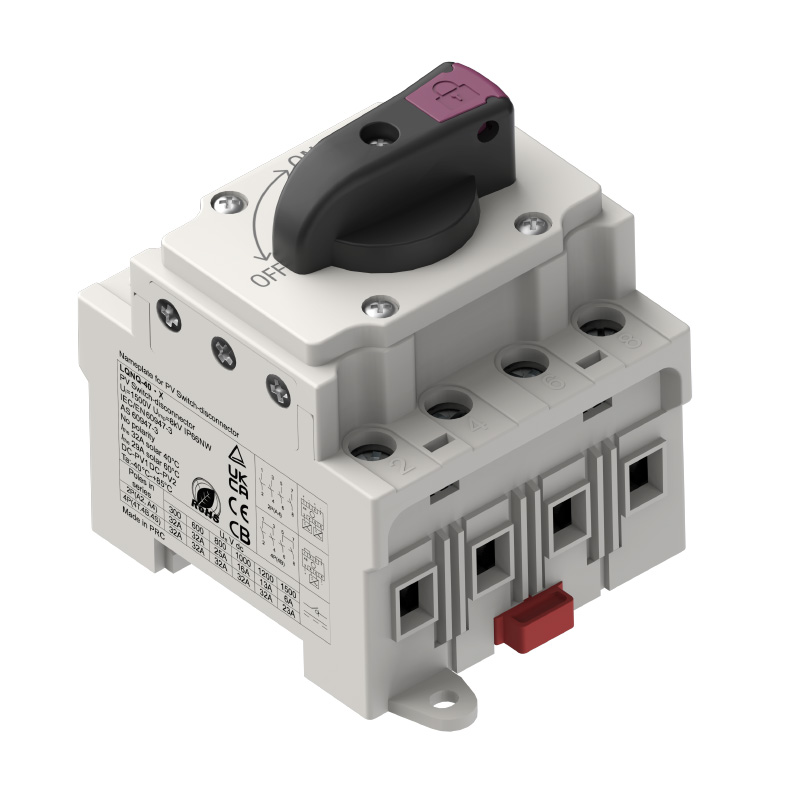

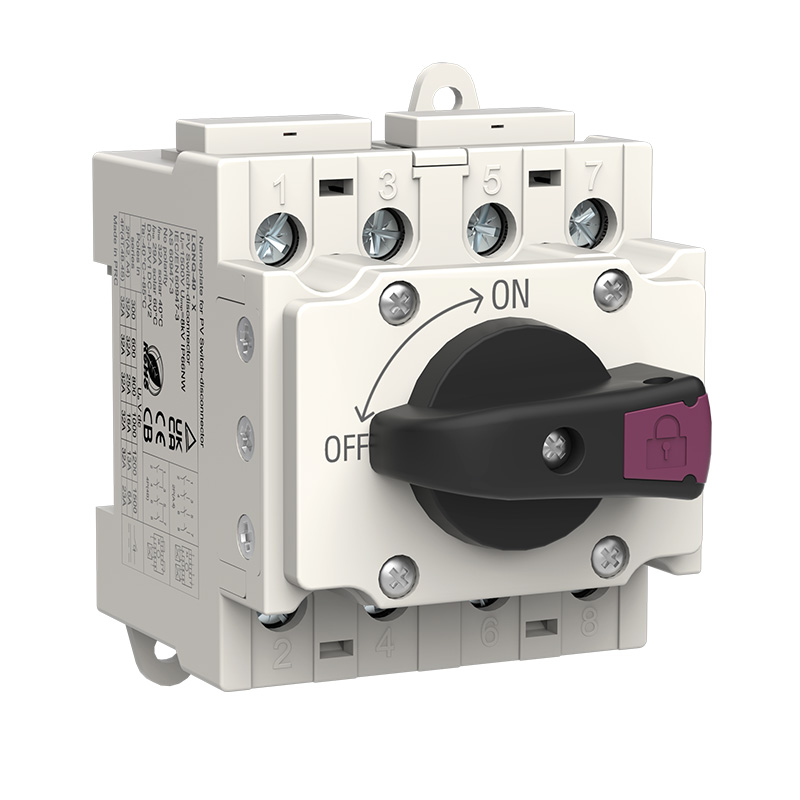

LONQ-40.x

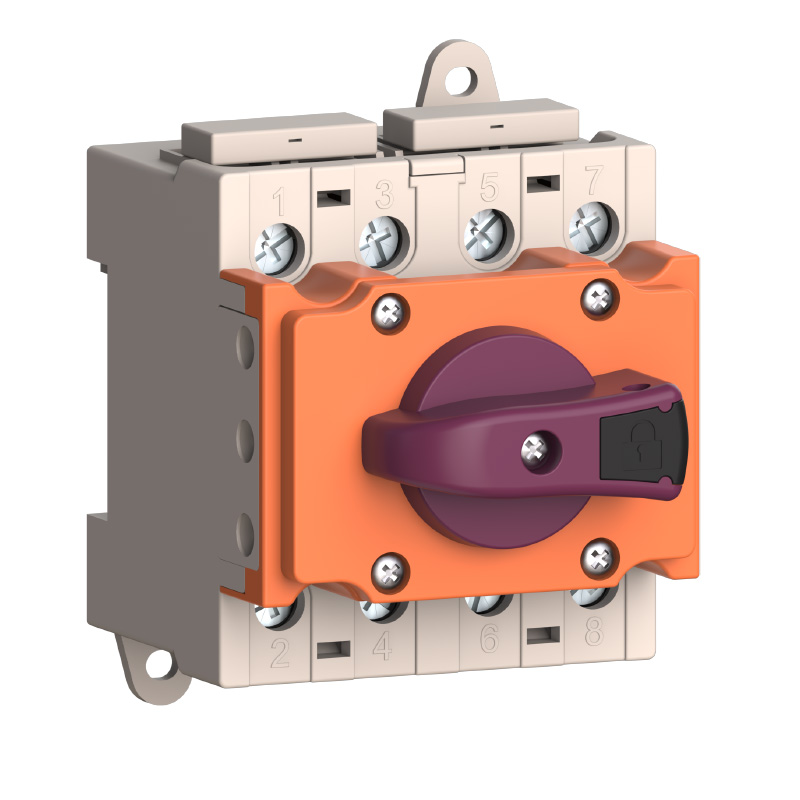

LONQ-40.I

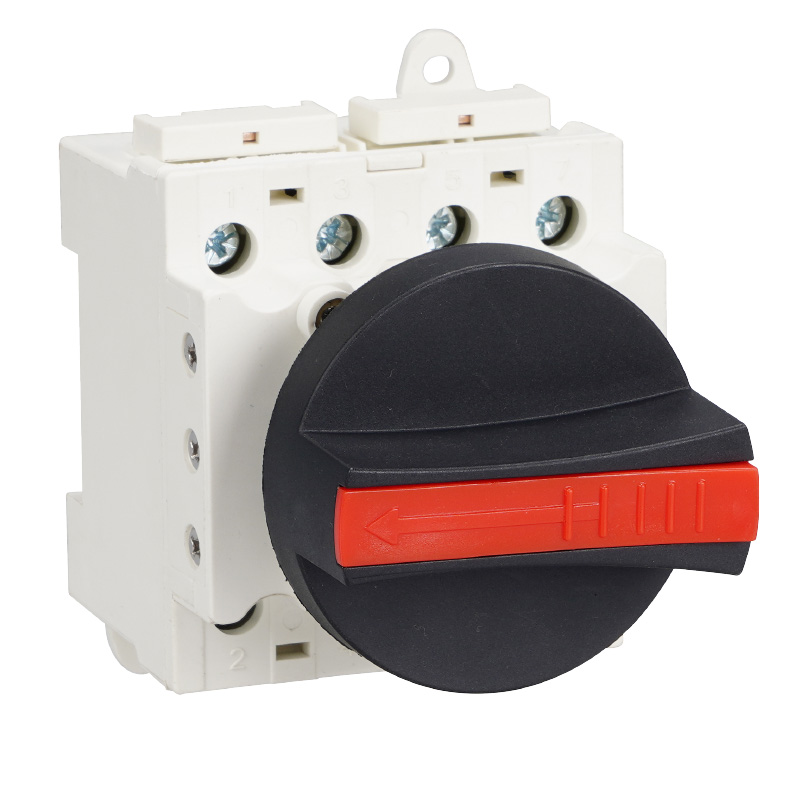

LONQ-40.F

بسته بندی محکم

تضمین جایگزینی کالاهای آسیب دیده

1محصول در جعبه داخلی

3 لایه کاغذ کرافت ضخیم

2جعبه

5-ply راه راه فوق العاده سخت

3تحویل

حمل و نقل سریع

مدل	قطب	جعبه داخلی (رایانه شخصی/سانتی متر)	جعبه (سانتی متر)	qty (رایانه های شخصی)	G.W. (کیلوگرم)
LONQ-40.2-2-	4p	1/26*10.8*12	57.5*27.5*49.5	20	21

کاملاً دارای گواهینامه

تولید کنندگان منبع مارک با کیفیت بالا و قیمت پایین

توجه: برای گواهینامه های بیشتر با ما تماس بگیرید

نصب و سیم کشی

نصب و جداسازی

از راه آهن

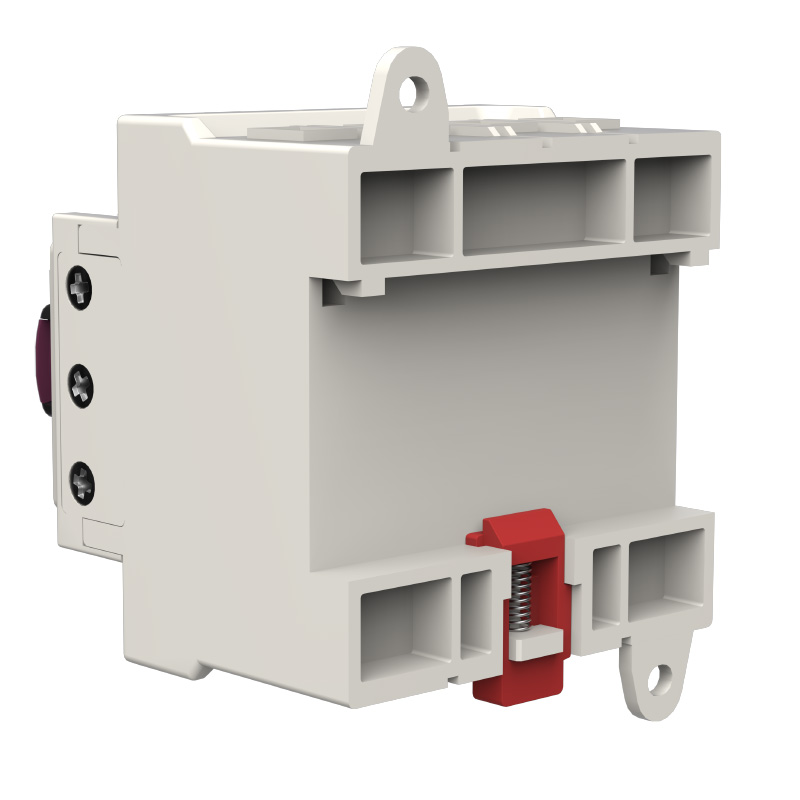

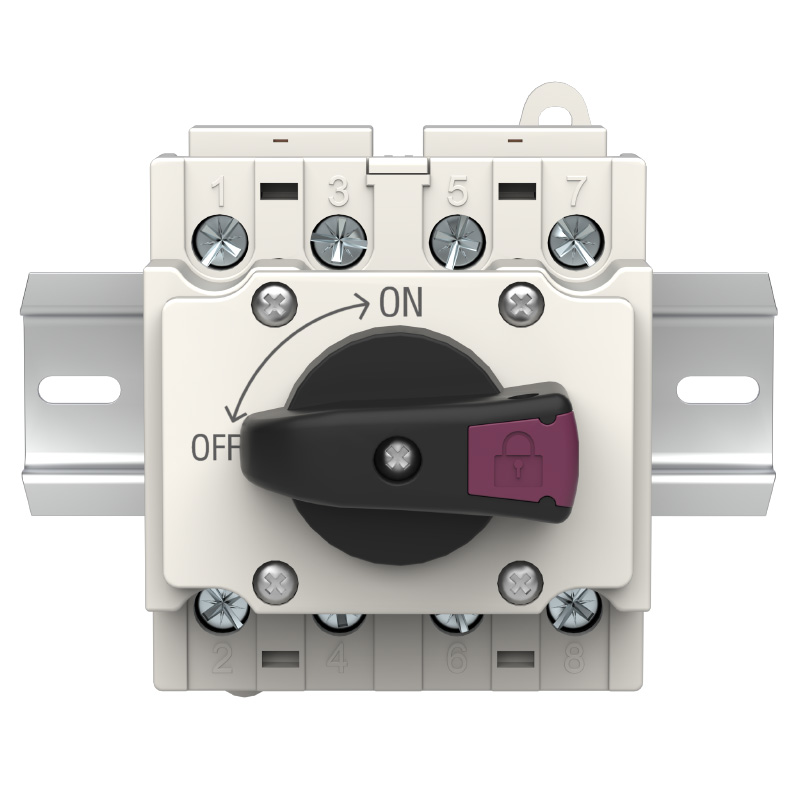

راه آهن 35 میلی متری DIN را به صورت افقی در یک محیط پایدار نصب کنید.

نصب

①.hang شکاف سوئیچ قطع شده در راه آهن DIN
②. انتهای پایین سوئیچ قطع اتصال را به راه آهن DIN

جداسازی

①. سوئیچ را به سمت بالا بکشید
②. انتهای بالایی جادوگر را از راه آهن DIN خارج کنید

سیم

1 در 1 خارج

1 در 1 خارج

1 در 1 خارج

2 در 2 خارج

نکته:
طراحی سیم کشی غیر قطبی ، انواع روشهای سیم کشی ، روشهای اتصال بیشتر می توانند با ما تماس بگیرند!

جزئیات محصول

مهار کننده شعله

بسیار سازگار

مقاومت در برابر ضربه

خاموش کردن قوس سریع ،
ولتاژ عایق تا 1500 ولت

خوردگی-
پیچ های مقاوم در برابر

اسپری نمکی را عبور می دهد
48 ساعت تست کنید
بدون خوردگی

مس ضخیم با
مخاطبین روکش شده نقره ای

هدایت بهتر
و ثبات

مغناطیس

قوس سریع
خاموش کننده

مسکن PA

بادوام ،
UL 94V-0
مهار کننده شعله

سناریوی کاربرد

خانواده محصول

(توجه: سوراخ مورد نیاز)

مدل:

LQNQ-40

رشته:

1 رشته

مشاهده بیشتر

مدل:

LQNQ-40.1pv

رشته:

1 رشته

مشاهده بیشتر

مدل:

LQNQ-40.2PV

رشته:

2 رشته

مشاهده بیشتر

(توجه: سیم کشی لازم است)

مدل:

LQNQ-40.M12

رشته:

1 رشته

مشاهده بیشتر

(توجه: سیم کشی لازم است)

مدل:

LQNQ-40.M20

رشته:

1 یا 2 رشته

مشاهده بیشتر

(توجه: سوئیچ ساخته شده)

مدل:

LQNQ-40.2-2

رشته:

2 رشته

مشاهده بیشتر

(توجه: سوئیچ ساخته شده)

مدل:

LQNQ-40.x

رشته:

1 یا 2 رشته

مشاهده بیشتر

مدل:

LQNQ-40.I

رشته:

1 یا 2 رشته

مشاهده بیشتر

(توجه: لوازم جانبی PV)

مدل:

اتصالات PV

جریان فعلی:

6a ~ 60a

مشاهده بیشتر

چیدمان جهانی cnlonqcom

خوش آمدید برای تبدیل شدن به نماینده ما

ما نمایندگان خود را با:

1. قیمت مطلوب تر
2. کانال های نمایشگاه/فروش
3 محافظت از قیمت منطقه
4. پشتیبانی OEM/ODM
5. پشتیبانی فنی و لوازم جانبی
6. تخفیف هدف فروش سالانه

● CNLONQCOM یک سازنده متخصص در تولید ماژول توزیع برق سوئیچ قطع 2p/4p است که برای سیستم های فتوولتائیک مسکونی یا تجاری از 1 کیلو وات تا 20 کیلو وات طراحی شده است. این سوئیچ ها برای نصب بین پانل های خورشیدی و کنترل کننده های شارژ ، پانل های خورشیدی و اینورترها یا بین پنل های خورشیدی در نظر گرفته شده است.

● با داشتن دیسک های سوئیچ PV از پیش سیم کشی با اتصالات خورشیدی ، محصولات ما امکان نصب سریعتر و ایمن تر را فراهم می کنند. آنها با امکان قطع بارهای تا 8 برابر جریان دارای امتیاز ، آنها یک انتخاب ایده آل برای هر مناسبت ای هستند که نیاز به انزوا برقی مانند تعمیر ، نگهداری ، بازرسی و نصب دارند.

● علاوه بر این ، ماژول توزیع سوئیچ قطع ما 2p/4p از محفظه PA با رتبه بازدارنده شعله UL94V-0 ، مقاوم در برابر اشعه ماوراء بنفش ساخته شده است و هادی از مس ضخیم با آبکاری نقره ای برای تولید گرمای کم ساخته شده است.

● سازگاری اتصال دهنده های سوئیچ PV ما با اتصالات خورشیدی ، آن را برای سیستم های انرژی خورشیدی در RVS ، کشتی ها و سیستم های خورشیدی خارج از شبکه/شبکه ​​، که به طور خاص برای سیستم های خورشیدی خانگی و سیستم های خورشیدی طراحی شده است ، مناسب می کند. این محافظت جامع با یک سوئیچ جداکننده مستقل و محصور و یک قفل قفل است که آن را تضمین می کند
