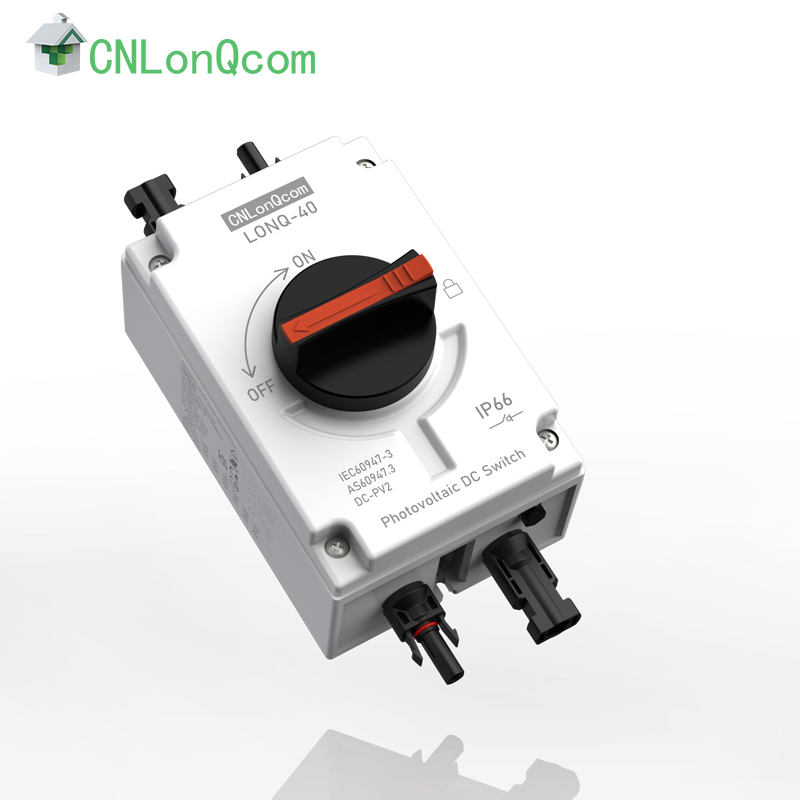

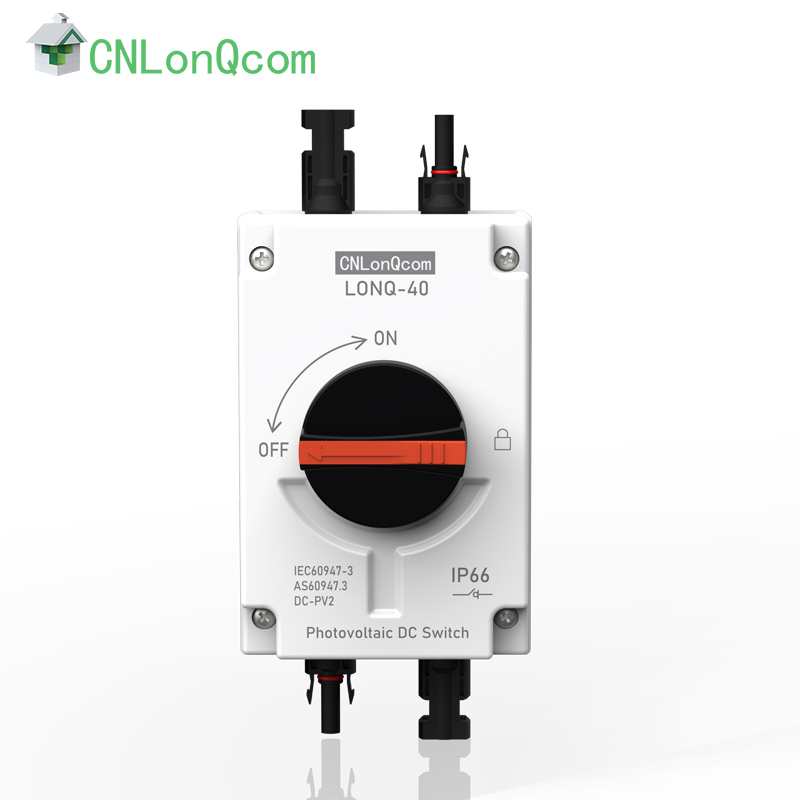

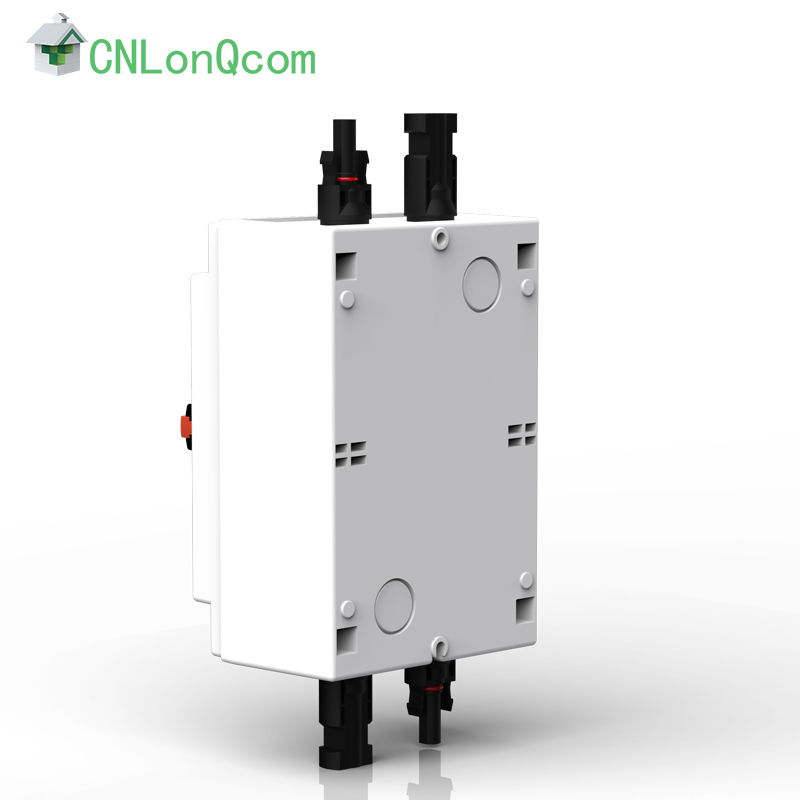

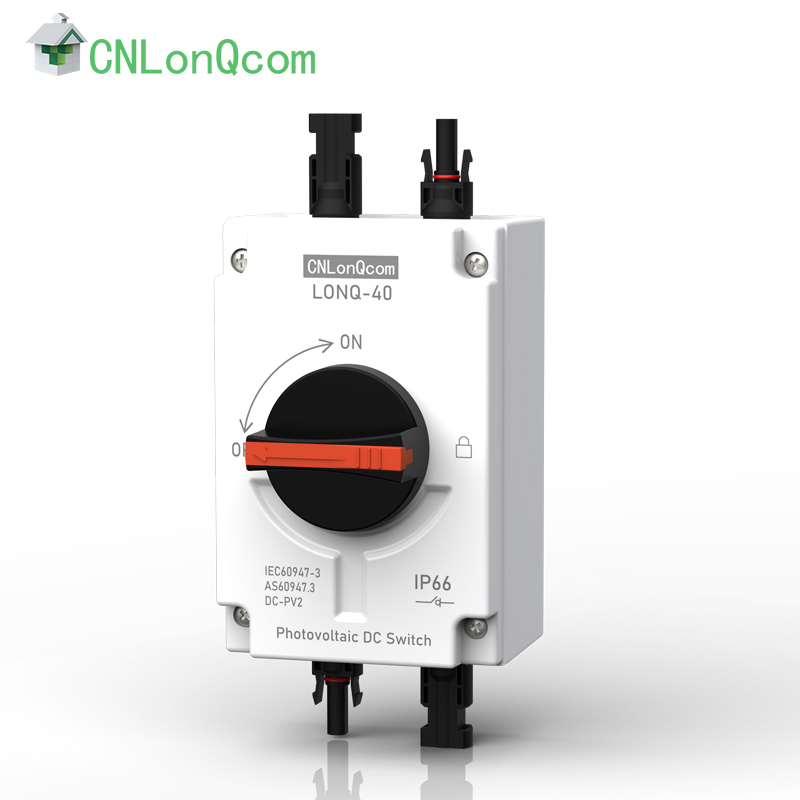

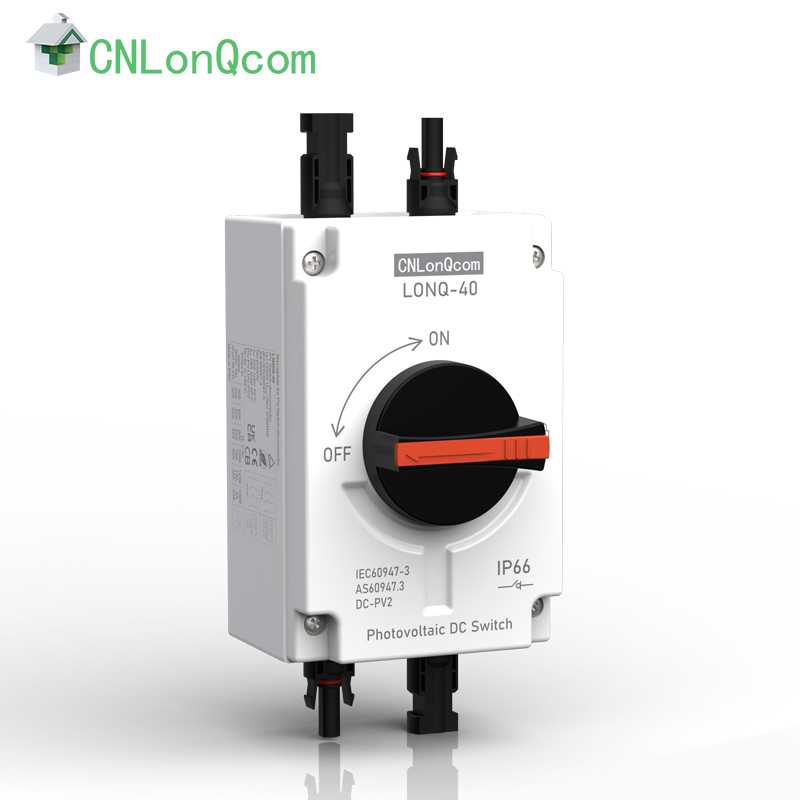

CNLonQcom یک تولید کننده و تامین کننده حرفه ای سوئیچ PV تا 1500 ولت 32 آمپر است که در سیستم های توزیع برق فتوولتائیک استفاده می شود.
پارامترهای اصلی | واحد | LONQ-40 | |
ولتاژ عایق نامی | رابط کاربری | V | 1500 |
جریان حرارتی نامی | Ith | A | 32 |
ولتاژ مقاومت در برابر ضربه نامی | اومپ | V | 8000 |
ظرفیت نامی اتصال کوتاه | lcw | A | 1000 |
حداکثر سطح مقطع کابل (شامل جامپر) |
|
|
|
جامد یا استاندارد | mm2 | 2.5-6 | |
قابل انعطاف | mm2 | 2.5-6 | |
انعطاف پذیر (+ انتهای کابل چند هسته ای) | mm2 | 2.5-6 | |
گشتاور |
|
|
|
سفت کردن پیچ ترمینال گشتاور M4. | نیوتن متر | 1.2-1.8 | |
سفت کردن پیچ های نصب پوسته گشتاور | نیوتن متر | 1.5-2.0 | |
سفت کردن پیچهای دستگیره گشتاور | نیوتن متر | 0.5-0.7 | |
روشن یا خاموش کردن گشتاور | نیوتن متر | 0.9-1.3 | |
گشتاور سیم کشی روی پایه | نیوتن متر | 1.1-1.4 | |
پارامترهای عمومی |
|
|
|
موقعیت های دستگیره |
|
خاموش در ساعت 9 ، روشن در 12 ساعت | |
زندگی ماشینی |
|
10000 | |
تعداد قطبهای DC |
|
2 یا 4 | |
دمای عملیات |
|
-40 تا +85 | |
دمای ذخیره سازی |
|
-40 تا +85 | |
درجه آلودگی | ℃ | 2 | |
دسته اضافه ولتاژ | ℃ | III | |
رتبه IP شفت و نصب صفر |
|
IP66 |
دیاگرام سیم کشی
حجم کم
مواد بازدارنده شعله
lp66
Flying Fox Short
کامل تجهیزات جانبی
-40℃~+85℃ محدوده دمای محیط
طراحی غیر قطبی
آزمایش مطابق با AS 60947.3:2018، EN IEC 60947-3 :2021,رده استفاده: DC-PV2 | قطب | تعداد رشته ها | شماره قطعه | ||||
600 ولت | 800 ولت | 1000 ولت | 1200 ولت | 1500 ولت | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
40 | 32 | 25 | 13 | 6 | 2 | 1 | LONQ-40-2 |
40 | 32 | 25 | 13 | 6 | 4 | 1 | LONQ-40-4 |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LONQ-40-4S |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LONQ-40-4B |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LQNQ-40-4T |
تایپ کنید |
PEDSC100R/120R | نمودار سیم کشی مخاطبین | نمونه سوئیچینگ |
2-قطب | 2 |
|
|
4-قطب | 4 |
|
|
4-قطب با ورودی و خروجی در بالا | 4T |
|
|
4-قطب با lnput و خروجی پایین | 4B |
|
|
4-قطب با lnput در بالا خروجی پایین | 4S |
|
|
