PV Combiner Box 3 In 1 Out DC500V

CNLONQCOM IP65 PV COMBINER BOX 3 در 1 OUT DC500V/600V/800V با قطع کننده مدار و محافظت از صاعقه و فیوز برای سیستم های DC پنل خورشیدی در فضای باز ، RV ، خانه ها ، قایق ها
● ولتاژ دارای امتیاز: DC500V/600V/800V
strustration جریان: 6/10/16/20 25/32/40/50/563A
● رشته: 3in 1out
● حداکثر جریان ورودی در هر رشته: 6/10/16/20/25/30A
● حداکثر جریان خروجی در هر رشته: 6/10/16/20 25/32/40/50/563A
● کانکتور: MC-4 یا PG
● استاندارد: IEC60269-6 ، IEC60947-2 ، IEC61643-1
state مواد مسکن: PC+ABS
● گواهی: CE ، IP65 ، ROHS ، ISO9001

مدل:LQX 3/1B.12H DC500V/600V/800V

ارسال استعلام

توضیحات محصول

داده های فنی
مدل	LQX H3/1B.12 DC500V/600V/800V
نوع	MCB و SPD و فیوز
رشته	3 در 2 خارج
ولتاژ دارای امتیاز UE (V)	DC500/600/800
حداکثر جریان ورودی در هر رشته (a)	6/10/15/20/25/30 اختیاری
حداکثر جریان خروجی در هر رشته (A)	10/16/20/25/32/40/50/63/80/100/125 اختیاری
گواهی با کیفیت	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
استاندارد	IEC60947-2 、 IEC61643-1 、 IEC60269-6
قطع کننده مدار مینیاتور (MCB)		محافظ Surge (SPD)
درجه قاب جریان دارای جریان (A)	63/125	در (8/20) ایالات متحده (KA)	20
جریان دارای رتبه در (الف)	10/16/20/25/32/40/50/63/80/100/125 اختیاری	IMAX (8/20) ایالات متحده (KA)	40
ولتاژ دارای امتیاز UE (V)	DC500/600V/800V	ولتاژ دارای امتیاز UE (V)	DC500/600V/800V
ولتاژ عایق بندی شده UI (V)	DC1000	سطح حفاظت ولتاژ (KV)	2.0/2.5
Impulse مقاومت در برابر UIMP (KV)	4	قطب	2p
ظرفیت شکستن ICU (KA)	6	مواد مسکن	پا
ظرفیت Runrebreaking LC (LCU)	75 ٪	ضخامت تراشه (میلی متر)	6
نوع منحنی	C	فیوز
قطب	2	جریان دارای رتبه در (الف)	6/10/15/20/25/30 اختیاری
حالت سیم کشی	بدون قطبیت ، بالا و پایین یا پایین یا پایین و بالا	ولتاژ دارای امتیاز UE (V)	DC1000
مواد مسکن	پا	قطب	2p
ماده هادی	مس	اندازه فیوز (میلی متر)	10*38
زندگی مکانیکی (MaxTimes)	20000	مواد مسکن	پا
عمر الکتریکی (MaxTimes)	6000	محیط
کابل PV از پیش نصب شده		دمای عملیاتی	-25 ℃ تا +60
قطر کابل	4 ~ 25 میلی متر	رطوبت	95 ٪
حداکثر ولتاژ (V)	1000 ~ 2000	ارتفاع	2000 متر
حداکثر جریان (الف)	10 ~ 200	نصب	نصب دیواری
محوطه
مادی	رایانه شخصی+ABS
سطح حفاظت	IP65
سطح حفاظت از ضربه	IK10
کانکتور ورودی یا خروجی	اتصالات PG یا PV

جعبه Combiner Pv

● 3 در 1 OUT ● DC 500V/600V/800V ● 6 ~ 125A

IP65

محافظت از رعد و برق
ولتاژ بیش از حد
بیش از حد
مدار
حفاظت
IP65 ضد آب
هادی مس
وصل کردن
راه حل طراحی رایگان

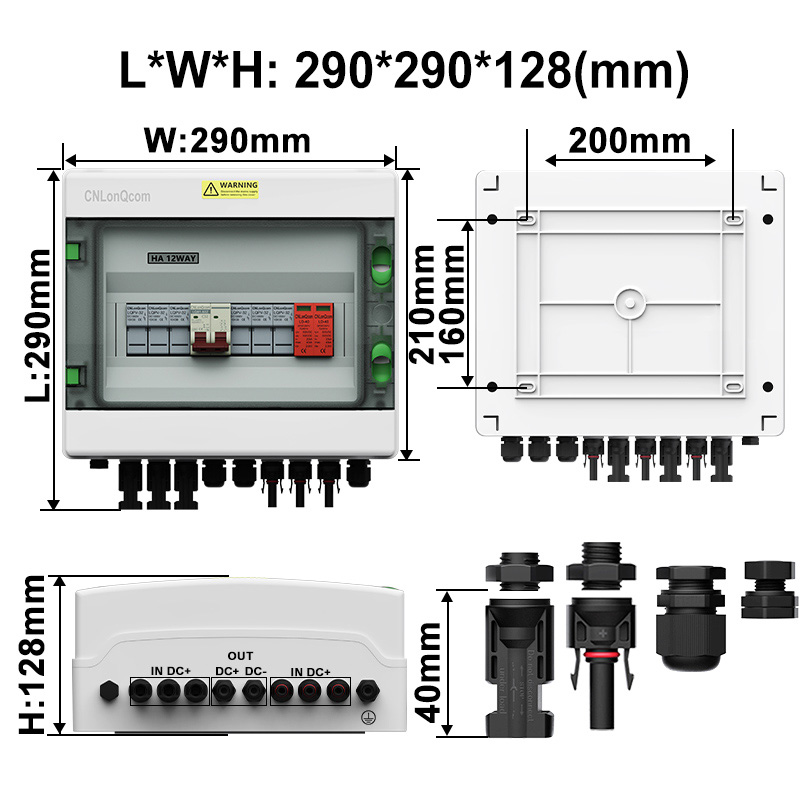

اندازه

LWH: 290290128 (میلی متر)

فرایند زرشکی مکانیکی برای آرامش خاطر به روز شده است

نکته:
① نصب اتصالات MC-4 کابل های از پیش نصب شده را دارند ، اتصالات PG هیچ
کابل متصل به پیش فرض با توجه به قطر جریان دارای امتیاز از 4 ~ 20 میلی متر²تغییر یا با توجه به نیاز مشتری

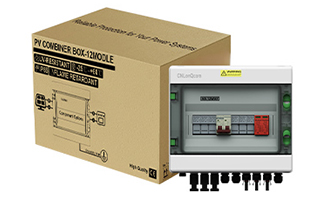

بسته بندی محکم

تضمین جایگزینی کالاهای آسیب دیده

1محصول در جعبه داخلی

5-ply راه راه فوق العاده سخت

2جعبه

5-ply راه راه فوق العاده سخت

3تحویل

حمل و نقل سریع

مدل	رشته	جعبه داخلی (رایانه شخصی/سانتی متر)	جعبه (سانتی متر)	qty (رایانه های شخصی)	G.W. (کیلوگرم)
LQX 3/2B.12 DC500V	3 در 1 خارج	1/313117	5833.533.5	3	10.3

کاملاً دارای گواهینامه

تولید کنندگان منبع مارک با کیفیت بالا و قیمت پایین

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
جعبه:ZRC2312055XY-LVD-C1
فیوز:OP221014.WLNCO75
کانکتور:SP1001GZ2204569

نکته: برای گواهینامه های بیشتر با ما تماس بگیرید

نصب و سیم کشی

نصب

1. کارآزمایی

برش سوراخ در دیوار با مته و درج لوله های انبساط.
2. نصب دیوار

جعبه را با پیچ به دیوار سوار کنید از طریق این چهار سوراخ

3 در 1 سیم کشی

جزئیات محصول

IP65 درجه ضد آب

پس از چندین آزمایش ضد آب شبیه سازی ،
برای اطمینان از اینکه محصول با سطح محافظت IP65 مطابقت دارد

شعله
مهار کننده

غیر قابل قبول
مقاوم در برابر اشعه ماوراء بنفش
PC+پوسته ABS

پوسته از PC+ABS ساخته شده است ،
از نور خورشید نمی ترسد.
مقاومت کردن
گرما و سرما

عملکرد طبیعی در دمای -25 درجه سانتیگراد ~+60 درجه سانتیگراد
ضد اب
مهر

دو مهر و موم ضد آب در داخل
و بیرون
وصل کردن

مجهز به اتصالات PV یا PG
برای اتصال سریع

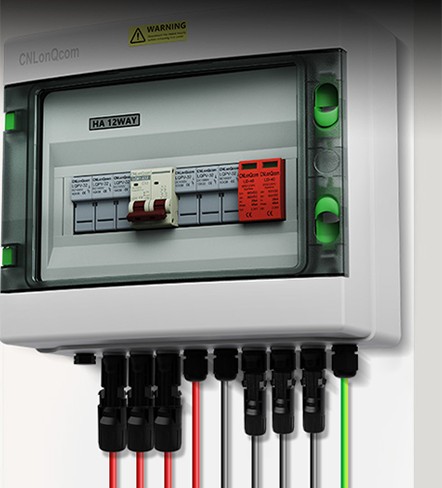

نصب دیواری

کاملاً بر روی هر چهار گوشه نصب شده است ،
جامد و در حال سقوط نیست

قطع کننده مدار DC

ولتاژ دارای امتیاز	DC 500V
جریان فعلی	10 ~ 125a
قطب	2p
استاندارد	IEC 60947-2
گواهینامه ها	در نظر گرفتن

محافظ DC

ولتاژ دارای امتیاز	DC 500V
جریان تخلیه	20 / 40ka
قطب	2p
استاندارد	IEC 61643-31
گواهینامه ها	در نظر گرفتن

فیوز دی سی

ولتاژ دارای امتیاز	DC 1000V
جریان فعلی	6-30a
اندازه فیوز	10*38mm
استاندارد	IEC 60269-6
گواهینامه ها	در نظر گرفتن

برنامه Scenairi10

CNLONQCOM'S SERIES PLASTIC PV COMBINER BOX 3 در 1 OUT DC500V دارای یک مورد ضد آب PC+ABS با ساخت و سازهای مهر و موم شده ، محافظت بیش از حد ، محافظت از مدار کوتاه ، محافظت از ولتاژ ، گرد و غبار ، رطوبت و محافظت از رعد و برق است.

اجزای داخلی سری HA Plast Pv Combiner Box 3 در 1 OUT DC500V/600V/800V فیوز 2p MCB ، 2P SPD و 2P است که از پوسته PA ساخته شده اند.

ماژول های SPD و هسته های فیوز را می توان به سرعت بدون از بین بردن پوشش در هنگام آسیب دیدگی جایگزین کرد.

CNLONQCOM's SERIES PLASTIC PV COMBINER BOX 3 در 1 OUT DC500V/600V/800V عمدتا برای محافظت از سیستم های PV استفاده می شود و اغلب در سیستم های خارج از شبکه یا شبکه متصل می شوند. مانند پانل های PV ، RV ، قایق ، PV در فضای باز ، خانه و غیره

PV Combiner Box 3 در 1 OUT DC500V/600V/800V به طور موثری اینورترها و پانل های خورشیدی را از آسیب محافظت می کند و از آتش می فرستد.
