سوئیچ قطع ارتباط PV: "نگهبان ایمنی" سیستم های خورشیدی - یک راهنمای کامل

I. تعریف و عملکرد سوئیچ های قطع ارتباط PV

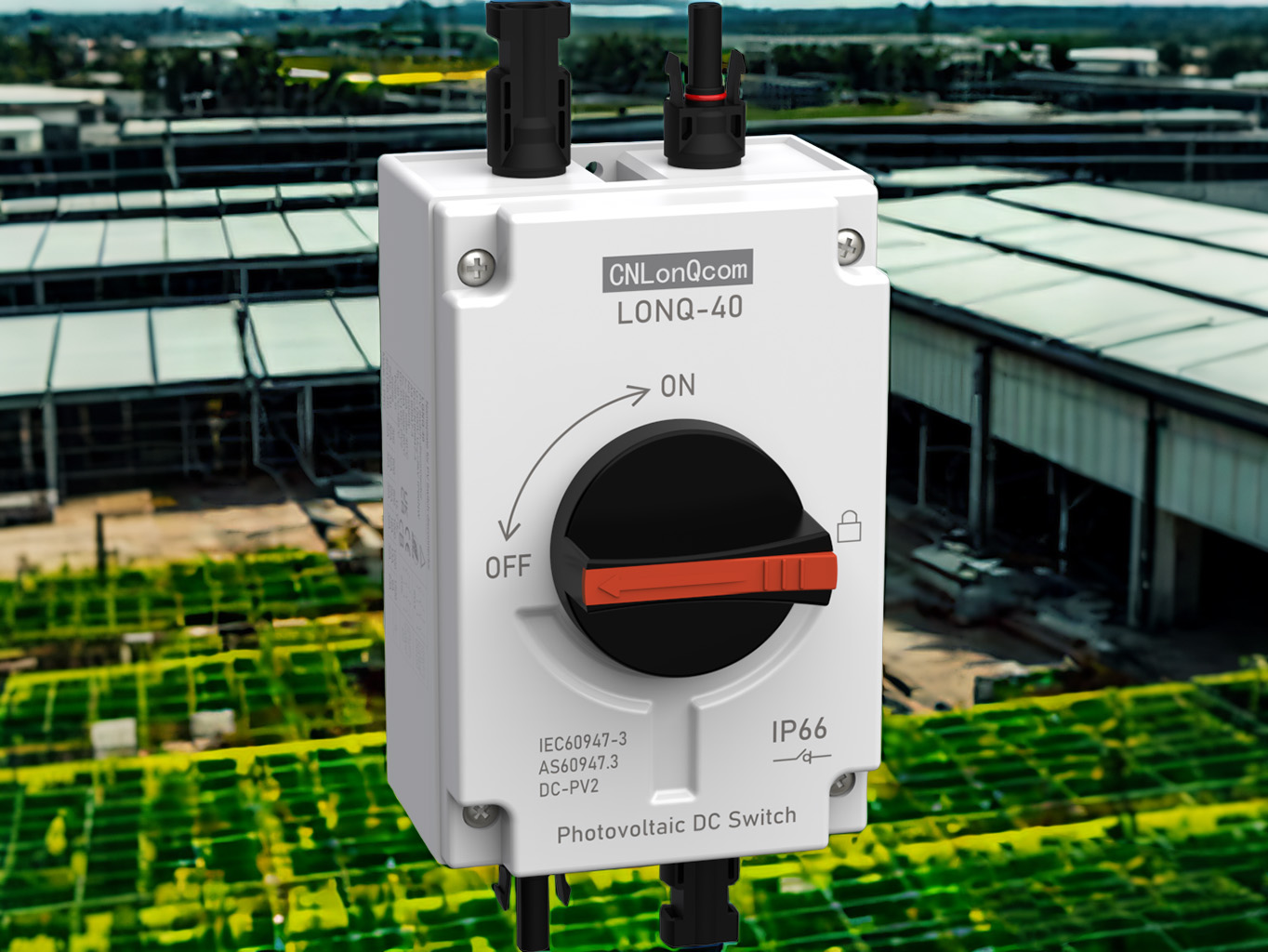

سوئیچ PV ConseNt یک سوئیچ ایمنی است که به طور خاص برای مدارهای DC در سیستم های انرژی خورشیدی طراحی شده است.     این دو کارکرد اصلی را ارائه می دهد: جداسازی الکتریکی و خاموش کردن اضطراری ، به عنوان "ترمز اضطراری" یک سیستم PV برای اطمینان از ایمنی مطلق در هنگام نگهداری یا گسل ها عمل می کند.

توابع اصلی

جداسازی فیزیکی: یک نقطه شکست قابل مشاهده را فراهم می کند تا از جریان جریان در طول نگهداری اطمینان حاصل شود.

محافظت بیش از حد: برخی از مدل ها برای جلوگیری از آسیب اتصال کوتاه ، فیوزها را ادغام می کنند.

تقسیم بندی سیستم: امکان قطع انتخاب رشته های فردی را بدون تأثیر در کل سیستم فراهم می کند.

چرا سیستم های خورشیدی باید از سوئیچ های جداگانه جدا شده استفاده کنند؟

switch سوئیچ های استاندارد AC نمی توانند با اطمینان قوس های DC را قطع کنند (خطرناک!).

✔ مطابق با استانداردهای ایمنی بین المللی (به عنوان مثال ، NEC 690.17).

✔ از اجزای آسیب رسان جلوگیری می کند.

ii.     نقش اصلی سوئیچ های قطع PV

1. جداسازی ایمنی (هدف اصلی)

ایمنی تعمیر و نگهداری: هنگام سرویس دهی به اینورترها یا سیم کشی ، نقطه ضعف فیزیکی روشن را فراهم می کند.

خاموش کردن اضطراری: در صورت آتش سوزی ، رعد و برق و غیره به سرعت ولتاژ DC بالا را قطع می کند.

حفاظت فعلی معکوس: از بازگرداندن انرژی اینورترها به پانل ها در شب جلوگیری می کند.

2. محافظت بیش از حد (ویژگی های پیشرفته)

اثربخشی اجرای نوع حفاظت

حفاظت از اتصال کوتاه داخلی فیوز DC جریان گسل را قطع می کند (حداکثر 1000VDC/20KA).

مکانیسم سفر ترمومغناطیسی محافظت بیش از حد از گرمای بیش از حد کابل/آتش سوزی جلوگیری می کند.

حفاظت از گسل قوس طراحی سریع (<3ms) مطابق با استانداردهای گسل قوس UL1699B است.

3. مدیریت سیستم

کنترل خاص رشته: گیاهان بزرگ می توانند بخش ها را مدیریت کنند (به عنوان مثال ، 1 سوئیچ در هر 10 رشته).

دید وضعیت: پنجره نشانگر مکانیکی (برخی با چراغ های LED) حالت روشن/خاموش را نشان می دهد.

iii     انواع و انتخاب سوئیچ های قطع ارتباط PV

1. توسط ساختار

نوع برنامه های کاربردی

دسته دستی نوع مکانیکی + نقطه شکست قابل مشاهده ، کم هزینه.    سیستم های تجاری مسکونی/کوچک.

نوع شکست بار می تواند جریان بار را قطع کند (نیاز به قوس قوس دارد).    آرایه های PV در مقیاس متوسط.

فیوز نوع فیوز فیوز یکپارچه DC ، طراحی دو منظوره.    سناریوهای جریان کوتاه کوتاه.

2. با رتبه ولتاژ

کلاس 600VDC: استاندارد برای سیستم های مسکونی (چین/اروپا).

کلاس 1000VDC: مزارع بزرگ خورشیدی (الزامات NEC ایالات متحده).

کلاس 1500VDC: سیستم های ولتاژ فوق العاده بلند نسل بعدی (مقرون به صرفه).

IV چگونه سوئیچ قطع ارتباط PV را انتخاب کنیم؟

1. گواهینامه ها را بررسی کنید

آمریکای شمالی: UL 98B ، NEC 690.17.

اروپا: IEC 60947-3 ، VDE 0660.

2. پارامترهای کلیدی

ولتاژ دارای امتیاز ≥ سیستم حداکثر ولتاژ (حاشیه 20 ٪).

ظرفیت شکستن sture جریان اتصال کوتاه.

رتبه بندی محافظت: IP65+ برای استفاده در فضای باز.

V. نکات نصب و نگهداری

1 محل نصب

اجباری: در فاصله 1 متر ورودی اینورتر DC (نیاز NEC).

توصیه می شود: در خروجی جعبه Combiner.

2. نگهداری

اکسیداسیون تماس را هر 6 ماه یکبار بررسی کنید.

سرعت شکستن تست سالانه.

قبل از فصل رعد و برق ، مقاومت زمینی را بازرسی کنید.

نتیجه گیری: اول ایمنی ، انزوا مهم است!

گرچه سوئیچ های قطع ارتباط PV ، آخرین خط دفاع برای ایمنی شخصی هستند.     با افزایش سیستم های 1500 ولت و PV هوشمند ، سوئیچ های نسل بعدی به سمت ولتاژ بالاتر ، شکستن سریعتر و ادغام IoT در حال تحول هستند.
