جعبه PV Combiner: "مدیر قدرت هوشمند" سیستم های خورشیدی - یک راهنمای جامع

I. تعریف و عملکرد جعبه های Combiner PV

جعبه Combiner PV (جعبه ترکیبی فتوولتائیک) یک مؤلفه مهم الکتریکی در سیستم های انرژی خورشیدی است. این مسئول جمع آوری ، محافظت و نظارت بر قدرت DC تولید شده توسط رشته های PV و انتقال آن به اینورتر است. با عمل به عنوان "مرکز اعزام نیرو" از نیروگاه خورشیدی ، انتقال برق کارآمد و ایمن را تضمین می کند.

توابع اصلی

تجمع فعلی: اتصال موازی چندین رشته PV (به عنوان مثال ، 12-24 رشته) برای کاهش درهم و برهمی کابل و بهینه سازی ساختار سیستم.

محافظت از مدار: از اضافه بار ، مدارهای کوتاه و جریان های معکوس جلوگیری می کند و از عملکرد ایمن اطمینان می یابد.

نظارت هوشمند: تشخیص زمان واقعی ولتاژ ، جریان و قدرت برای هر رشته ، امکان تشخیص سریع گسل را فراهم می کند.

چرا به جعبه Combiner احتیاج دارید؟

ity با جلوگیری از تأثیرگذاری بر نسل کلی ، قابلیت اطمینان سیستم را بهبود می بخشد.

the باعث کاهش تلفات خط و افزایش راندمان انتقال می شود.

data داده های عملکرد هوشمند را ارائه می دهد ، کاهش هزینه های نگهداری طولانی مدت.

ii. نقش های اصلی جعبه های PV Combiner

1. جمع آوری فعلی برای انتقال بهینه شده

ماژول های PV به طور معمول در رشته ها متصل می شوند و جعبه Combiner چندین رشته را برای تشکیل خروجی جریان بالاتر ادغام می کند.

مثال: یک منظومه شمسی 10 کیلو وات ممکن است از 5 رشته (هر کدام 2 کیلو وات) تشکیل شود که جعبه Combiner قبل از ارسال برق به اینورتر ترکیب می شود.

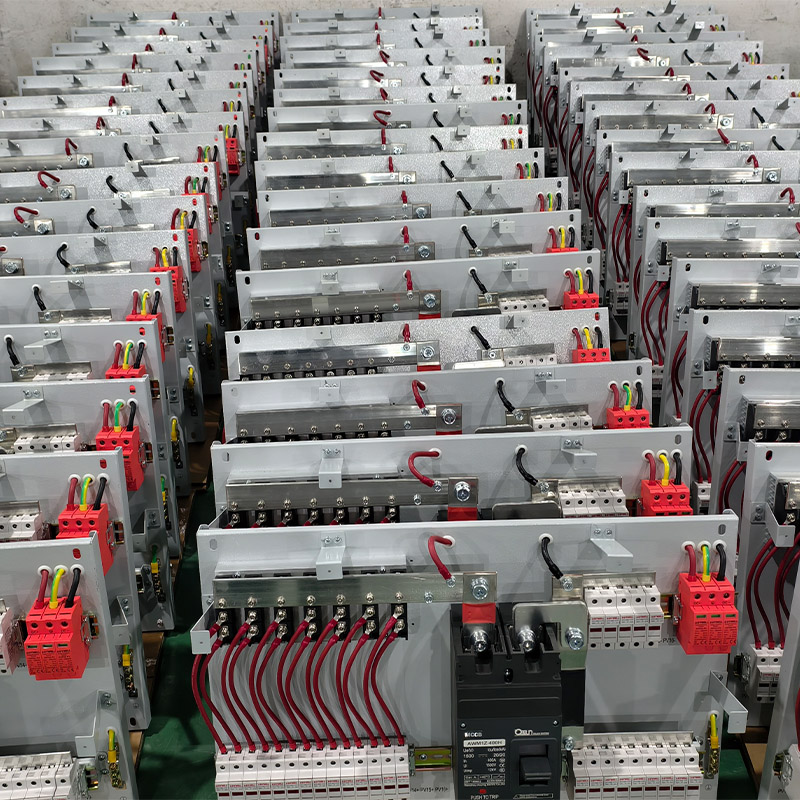

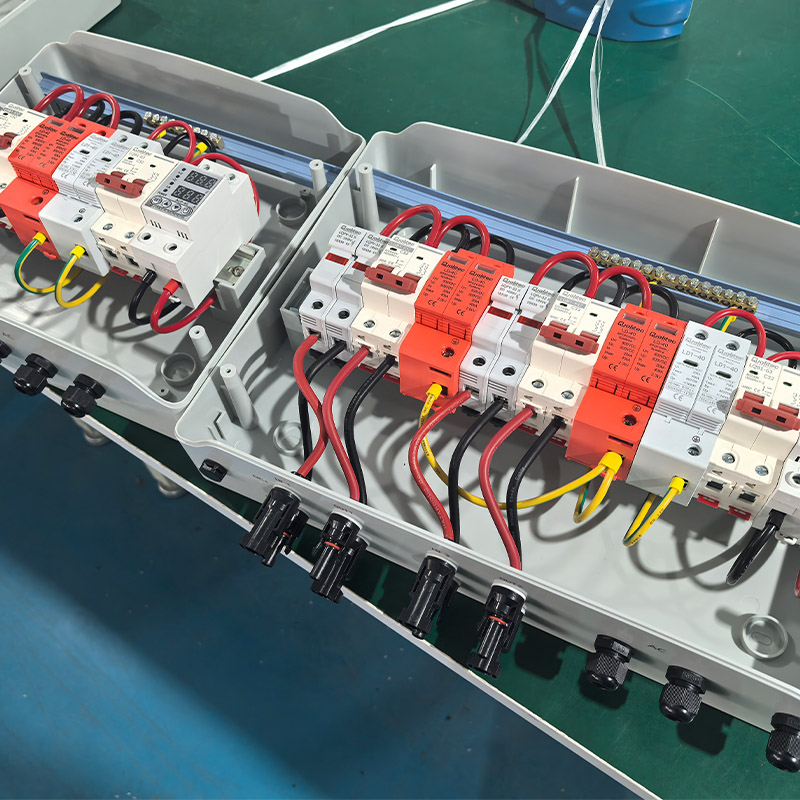

2. حفاظت از مدار چند لایه

تابع ویژگی حفاظت

DC Fuse/Circuit Breaker برای جلوگیری از خطرات آتش سوزی ، مدار را در طول اضافه بار یا مدارهای کوتاه قطع می کند.

مسدود کردن دیود از جریان جریان معکوس جلوگیری می کند (به عنوان مثال ، هنگامی که یک رشته سایه زده می شود).

نگهبانان حفاظت از ولتاژ در برابر سنبله های ولتاژ ناشی از نوسانات رعد و برق یا شبکه.

3. نظارت و نگهداری هوشمند

جعبه های Advanced Combiner دارای ورود داده ها ، ردیابی:

✅ جریان/ولتاژ در هر رشته

✅ کل قدرت و کارآیی سیستم

ary هشدار گسل (به عنوان مثال ، رشته های غیر طبیعی ، فیوزهای بریده شده)

نظارت از راه دور (4G/Wi-Fi) امکان عیب یابی سریع را فراهم می کند.

iii محافظت از رعد و برق در جعبه های PV Combiner

از آنجا که سیستم های PV در خارج از منزل در معرض دید قرار می گیرند ، محافظت از رعد و برق یک ویژگی طراحی مهم است!

1. دستگاه حفاظت از افزایش (SPD)

عملکرد: افزایش ولتاژ بالا را از رعد و برق یا نوسانات شبکه جذب می کند.

نصب: به طور معمول در پایانه های ورودی/خروجی DC قرار می گیرد.

2. محافظت از زمین

محوطه فلزی باید به درستی پایه گذاری شود تا با خیال راحت جریان های رعد و برق را از بین ببرد.

استاندارد: مقاومت زمین <4Ω (<1Ω برای گیاهان در مقیاس بزرگ).

3. طراحی انزوا

پایانه های جداسازی رعد و برق مانع از تأثیر ولتاژ بالا در سایر مدارهای دیگر می شوند.

⚠ یادداشت های مهم:

در مناطق مستعد رعد و برق ، جعبه های دارای مجوز TUV/CE را با رتبه بندی محافظت بالا انتخاب کنید (به عنوان مثال ، IP65).

به طور مرتب SPD ها را بازرسی کنید (هر 2 سال جایگزین کنید).

IV انواع جعبه های PV Combiner و راهنمای انتخاب

جعبه های Combiner توسط برنامه طبقه بندی می شوند:

1. با تعداد ورودی ها

ویژگی های کاربردی را تایپ کنید

4-8 ورودی (کوچک) پشت بام مسکونی PV ساختار ساده ، کم هزینه

12-24 ورودی (استاندارد) گیاهان در مقیاس تجاری/در مقیاس متوسط ​​نظارت هوشمندانه ، محافظت از صاعقه قوی

24+ ورودی (بزرگ) در مقیاس ابزارهای خورشیدی حفاظت بالا (IP67) ، کنترل از راه دور

2. با عملکرد

پایه: فیوز + سوئیچ (پروژه های بودجه)

هوشمند: ورود به سیستم داده ها ، بازیابی PID ضد معکوس ، PID (استفاده برتر تجاری)

ضد انفجار: برای محیط های خطرناک (فولاد ضد زنگ + گواهینامه ها)

3 با سبک نصب

دیوار نصب شده: صرفه جویی در فضا برای پشت بام ها

کف طبقه: نگهداری آسان تر برای گیاهان بزرگ

V. چگونه جعبه Combiner مناسب را انتخاب کنیم؟

1. کانال های ورودی را مطابقت دهید

مسکونی: 4-8 ورودی

تجاری: 12-24 ورودی

در مقیاس ابزار: 24+ ورودی (طراحی مدولار)

2. رتبه محافظت را بررسی کنید

در فضای باز: حداقل IP65 (گرد و غبار/ضد آب)

ساحلی/صنعتی: مسکن از جنس استنلس استیل

3. ویژگی های هوشمند را در اولویت قرار دهید

برای تشخیص آسانتر مدل هایی با اسکن منحنی IV و نظارت از راه دور را انتخاب کنید.

4. گواهینامه ها را تأیید کنید

بین المللی: TUV ، CE ، UL (آمریکای شمالی)

داخلی: CQC ، صدور گواهینامه "خورشید طلایی"

نتیجه گیری: قهرمان غیرقانونی سیستم های خورشیدی

اگرچه غالباً نادیده گرفته می شود ، جعبه های Combiner PV برای تولید انرژی خورشیدی کارآمد و ایمن ضروری هستند. از تجمع فعلی گرفته تا محافظت از رعد و برق ، آنها عملکرد سیستم را در هر سطح بالا می برند.

نکات انتخاب:

🔹 مسکونی PV → 4-8 مدلهای هوشمند ورودی (نظارت Wi-Fi)

🔹 گیاهان تجاری → 12-24 ورودی ، محافظت بالا (IP65 + SPD)

🔹 مقیاس ابزار → مدولار ، از راه دور مدیریت شده

امروز منظومه شمسی خود را ارتقا دهید - جعبه Combiner را "مدیر قدرت هوشمند" خود بگذارید! ☀
