فیوز در سیستم های PV خورشیدی: چرا آنها اهمیت دارند و چگونه موارد مناسب را انتخاب می کنند

سیستم های خورشیدی فتوولتائیک (PV) انرژی پاک تولید می کنند ، اما همچنین ولتاژ DC بالایی تولید می کنند که در صورت عدم محافظت صحیح می توانند خطرات جدی ایمنی را ایجاد کنند.    فیوزها نقش مهمی در جلوگیری از آتش سوزی برقی ، آسیب تجهیزات و خرابی سیستم دارند.

1. چرا فیوزها در سیستم های انرژی خورشیدی بسیار مهم هستند؟

الف - جلوگیری از خطرات آتش سوزی

سیستم های PV در ولتاژ DC بالا (حداکثر 1500 ولت) کار می کنند.

یک مدار کوتاه می تواند جریان های گسل بسیار بالا (20KA+) ایجاد کند.

بدون فیوز مناسب ، گرمای بیش از حد می تواند سیم ها را ذوب کرده و آتش سوزی را شروع کند.

ب - محافظت از تجهیزات گران قیمت

اینورترها ، کنترل کننده های شارژ و باتری ها پرهزینه هستند.

فیوزها از جریان جریان معکوس جلوگیری می کنند (به عنوان مثال ، در شب که پانل ها قدرت تولید نمی کنند).

آنها همچنین در برابر افزایش بیش از حد از سایه زنی یا خرابی ماژول محافظت می کنند.

ج - ملاقات با کدهای الکتریکی

NEC 690.9 (ایالات متحده) و IEC 60269-6 (بین المللی) به فیوزهای DC در سیستم های PV نیاز دارند.

2. فیوزهای DC در مقابل فیوزهای AC: چرا خورشیدی به محافظت ویژه نیاز دارد

فیوزهای DC ویژگی (برای خورشیدی) فیوزهای AC (استفاده عمومی)

سرکوب قوس طراحی شده برای خاموش کردن قوس های DC (بدون عبور از صفر طبیعی) برای DC بهینه نشده است (می تواند فاجعه بار را شکست دهد)

رتبه ولتاژ 600 ولت -1500 ولت DC به طور معمول 250 ولت -600 ولت AC

ظرفیت شکستن زیاد (20KA+) برای جریان های گسل PV پایین تر (اغلب 10KA)

استاندارد UL 248-19 ، IEC 60269-6 UL 248 ، IEC 60269-1

⚠ هرگز از فیوزهای AC در یک منظومه شمسی DC استفاده نکنید!    آنها ممکن است نتوانند جریان را قطع کنند و منجر به آتش سوزی شوند.

3. چگونه فیوز مناسب برای منظومه شمسی خود را انتخاب کنیم

مرحله 1: با رتبه ولتاژ مطابقت داشته باشید

فیوزهای 600 ولت DC → مشترک برای خورشیدی مسکونی (حداکثر 60a).

فیوزهای 1000 ولت -1500 ولت DC → برای PV در مقیاس تجاری/بزرگ مورد نیاز است.

مرحله 2: رتبه صحیح فعلی را انتخاب کنید

قانون شست: امتیاز فیوز = 1.25-1.56 × ISC (جریان اتصال کوتاه) از رشته PV.

مثال: اگر ISC = 10A یک پنل خورشیدی ، از فیوز 12.5A -15A استفاده کنید.

مرحله 3: ظرفیت شکستن را بررسی کنید

باید بالاتر از حداکثر جریان گسل سیستم باشد (معمولاً 10KA -20KA برای PV).

مرحله 4: نوع مناسب را انتخاب کنید

FuSetype بهترین برای جوانب مثبت

فیوزهای PV (GPV/GPVR) حفاظت عمومی خورشیدی ظرفیت شکستن DC بالا ، UL کمی گرانتر ذکر شده است

NH سیستم های تجاری بزرگ بسیار زیاد جریان (حداکثر 500A) فله ، به دارندگان ویژه نیاز دارد

فیوزهای نیمه هادی محافظت از اینورتر پاسخ فوق العاده سریع گران است ، نه برای استفاده عمومی PV

4. فیوزها کجا باید نصب شوند؟

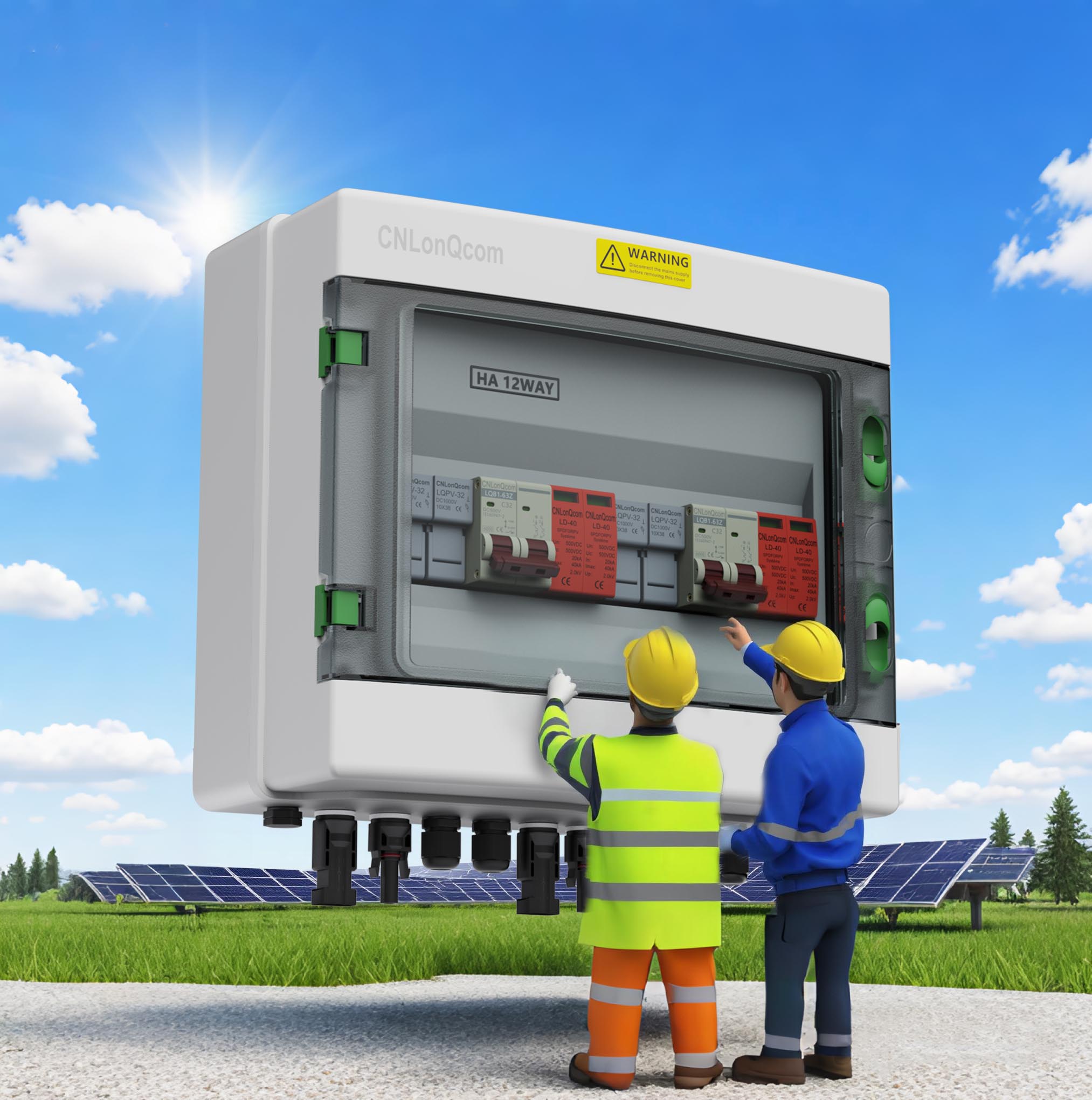

boxs جعبه های ترکیبی → از رشته های PV جداگانه محافظت کنید.

bank BANKS BATTERY → از بیش از حد در سیستم های ذخیره انرژی جلوگیری کنید.

control کنترل کننده های شارژ → در برابر جریان معکوس محافظت کنید.

✔ ورودی اینورتر → آخرین خط دفاع قبل از تبدیل DC-AC.

اشتباه رایج: نصب فیوزها فقط در اینورتر - این مؤلفه های دیگر را محافظت نمی کند!

5. تعمیر و نگهداری و عیب یابی

سالانه برای خوردگی یا تغییر رنگ (علائم گرمای بیش از حد) را بررسی کنید.

اگر فیوز منفجر شود ، بلافاصله جایگزین کنید - هرگز از آن دور شوید!

برای تأیید مطابقت فعلی با رتبه فیوز از یک کنتور گیره استفاده کنید.

نتیجه گیری

فیوزها یک بخش کوچک اما حیاتی از هر سیستم PV هستند.    انتخاب نوع اشتباه (یا پرش به طور کامل) می تواند منجر به آتش سوزی ، آسیب تجهیزات و ضمانت های خالی شود.
