سناریوهای استفاده از جعبه های ترکیب کننده DC چیست؟

اصل عملکرد aجعبه ترکیب کنندهدر درجه اول شامل اتصال مدار و حفاظت است. هنگامی که ماژول های فتوولتائیک برق DC تولید می کنند، از طریق کابل به پورت ورودی جعبه ترکیب کننده متصل می شوند. مدار داخل جعبه کامباینر این توان DC را ترکیب و توزیع می کند، سپس برق DC ترکیبی را به یک اینورتر یا تجهیزات دیگر خروجی می دهد. در طول فرآیند ترکیب، جعبه ترکیب کننده پارامترهایی مانند جریان، ولتاژ و توان را برای هر رشته فتوولتائیک نظارت می کند و دستگاه های حفاظتی را برای اتصال کوتاه، اتصال معکوس و جریان اضافه اجرا می کند.

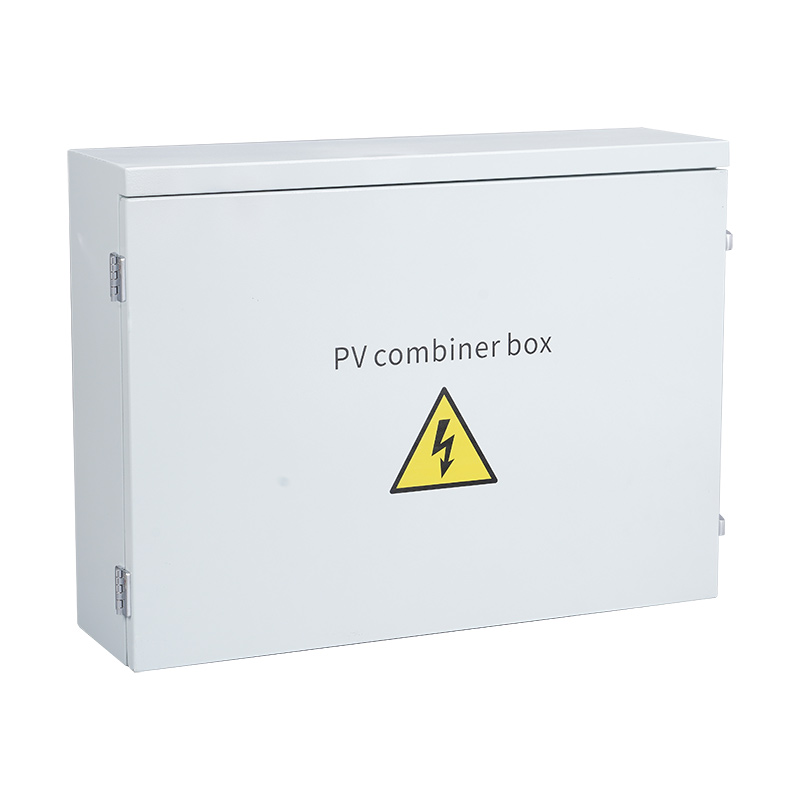

1. جعبه ترکیب کننده دی سی

این چندگانه را ترکیب می کنددی سیجریان تولید شده توسط یک آرایه خورشیدی به ورودی اینورتر. برای کاهش ضربه روی شبکه و جلوگیری از آسیب دیدن اینورتر به دلیل ولتاژ بیش از حد، معمولاً از یک اتصال موازی چند کاناله استفاده می شود. بر اساس محدوده ولتاژ DC ورودی اینورتر، تعداد معینی از ماژول های PV با مشخصات یکسان به صورت سری به هم متصل می شوند تا یک رشته ماژول PV را تشکیل دهند. سپس این رشته ها به جعبه ترکیب کننده حفاظت صاعقه آرایه PV متصل می شوند. سپس خروجی از طریق صاعقه گیر و قطع کننده مدار هدایت می شود و اتصال به اینورترهای بعدی را تسهیل می کند.

2. جعبه ترکیب کننده AC

برای سیستم های تولید برق فتوولتائیک متشکل از اینورترهای رشته ای استفاده می شود و بین سمت خروجی AC اینورتر و نقطه اتصال به شبکه / بار نصب می شود. مجهز به قطع کننده های مدار ورودی، قطع کننده های مدار خروجی، برق گیرهای AC و ابزارهای نظارت هوشمند اختیاری (ولتاژ، جریان، قدرت، انرژی الکتریکی و سایر سیگنال های سیستم مانیتورینگ) است. عملکرد اصلی آن ترکیب جریان های خروجی چندین اینورتر و محافظت از اینورترها در برابر آسیب های جانبی/بار اتصال به شبکه AC است. این به عنوان نقطه قطع خروجی اینورتر عمل می کند، ایمنی سیستم را بهبود می بخشد و از ایمنی پرسنل نصب و نگهداری محافظت می کند.

نکاتی در مورد نصب الکتریکی جعبه کمباین

(1) فقط مهندسان برق حرفه ای می توانند سیم ها را کار کرده و وصل کنند. عملیات و سیم کشی باید با استانداردهای مربوطه کشور و منطقه مطابقت داشته باشد.

(2) قبل از نصبجعبه ترکیب کننده، برای انجام تست عایق روی قطعات داخلی از مگاهم متر استفاده کنید.

(3) چیدمان و فاصله اجزاء در جعبه باید با مفاد مقررات مربوطه مطابقت داشته باشد و الزامات راه اندازی، بهره برداری، نگهداری، بازرسی و عملیات ایمن را تضمین کند.

(4) ورودی و خروجی را نمی توان به صورت معکوس وصل کرد.

(5) پس از اتصال جعبه اتصال حفاظت صاعقه PV به سیستم تولید برق PV، ترمینال زمین جعبه حفاظت در برابر صاعقه باید به طور قابل اعتمادی به سیم زمین یا شینه حفاظت صاعقه متصل شود.

(6) هنگام اتصال سیم کشی خارجی، مطمئن شوید که پیچ ها سفت شده اند تا از شل شدن سیم کشی جلوگیری شود.

(7) یک نمودار سیستم بدون محو شدن و نمودارهای سیم کشی ثانویه ضروری باید به طور محکم در داخل جعبه یا روی درب کابینت چسبانده شوند.

(8) برای سیم کشی باید از کابل های مقاوم در برابر شعله استفاده شود. آنها باید مرتب، زیبا، و ایمن نصب شوند تا از تماس خوب اطمینان حاصل شود.
