درک مدار شکن های قالب بندی شده (MCCB): "نگهبانان" ایمنی مدار الکتریکی

در سیستم های توزیع برق کم ولتاژ، یک دستگاه کلیدی وجود دارد که بی سر و صدا از ایمنی مدار محافظت می کند -مدار شکن کیس قالبی(MCCB). برخلاف موتورهای بزرگی که با غرش یا ابزار دقیقی کار می‌کنند که توجه را به خود جلب می‌کنند، MCCB به دلیل قابلیت‌های حفاظتی قوی و سازگاری گسترده، به یک "نگهبان ایمنی" ضروری در سناریوهایی مانند تولید صنعتی، سیستم‌های الکتریکی ساختمان و کاربردهای انرژی جدید تبدیل شده است. امروز، ما این دستگاه را از ابعاد مختلف بررسی خواهیم کرد تا اسرار نحوه محافظت از ایمنی مدار را کشف کنیم.

I. آشنایی با MCCB: آنها چه هستند و چه چیزی آنها را متفاوت می کند؟

اساسا، MCCB یک وسیله الکتریکی محافظ است که در سیستم های توزیع برق ولتاژ پایین استفاده می شود و نقش اصلی آن به عنوان "نگهبان" ایمنی مدار است. از نظر ساختاری، عمدتاً از محفظه های پلاستیکی عایق شده با مقاومت بالا، کنتاکت های رسانا و واحدهای سفر تشکیل شده است. محفظه عایق نه تنها از اجزای داخلی در برابر تداخل خارجی محافظت می کند بلکه به طور موثر از خطرات شوک الکتریکی نیز جلوگیری می کند.

بسیاری از مردم MCCB ها را با کلیدهای مدار مینیاتوری رایج تر (MCB) اشتباه می گیرند، اما تفاوت های قابل توجهی بین این دو وجود دارد. در مقایسه با MCB ها، MCCB ها دارای جریان نامی بالاتر (معمولاً از 63 آمپر تا 1600 آمپر) و ظرفیت شکست قوی تر هستند که آنها را قادر می سازد تا سناریوهای الکتریکی پرقدرت را مدیریت کنند. به عنوان مثال، MCB ها معمولاً در سوکت های خانگی و مدارهای روشنایی استفاده می شوند، در حالی که MCCB ها برای محافظت از موتورها در کارگاه های کارخانه و مدارهای اصلی توزیع برق در ساختمان های بزرگ بیشتر مورد استفاده قرار می گیرند.

II. رونمایی از عملکردهای اصلی: چگونه MCCB ها از ایمنی مدار محافظت می کنند؟

ارزش اصلی MCCB ها در "حفاظت" نهفته است، که می تواند به سه عملکرد کلیدی برای مقابله با خطرات خطای مدار از ابعاد مختلف تقسیم شود.

اول حفاظت از اضافه بار است. هنگامی که جریان در مدار به طور مداوم از جریان نامی قطع کننده مدار فراتر می رود - مانند زمانی که چندین دستگاه در یک کارخانه به طور همزمان شروع به کار می کنند که باعث بار بیش از حد می شود - نوار دو فلزی داخل بریکر گرم می شود و به دلیل اثر حرارتی جریان تغییر شکل می دهد. سپس مکانیسم قطع را برای قطع سریع مدار فعال می کند. این فرآیند به طور موثری از سوختن لایه عایق سیم ها به دلیل گرمای بیش از حد طولانی مدت جلوگیری می کند و آتش سوزی در منبع را متوقف می کند.

دوم حفاظت در برابر اتصال کوتاه است. اتصال کوتاه یکی از خطرناک ترین خطاهای یک مدار است. هنگامی که رخ می دهد، موج ناگهانی جریان عظیم می تواند تجهیزات را بسوزاند و حتی باعث انفجار شود. در این مرحله، واحد حرکت الکترومغناطیسی MCCB وارد عمل می‌شود: نیروی الکترومغناطیسی قوی تولید شده توسط جریان زیاد، به سرعت هسته آهنی را جذب می‌کند و مکانیزم قطع را به سمت قطع مدار در میلی‌ثانیه هدایت می‌کند - مانند یک "ترمز اضطراری" برای مدار - تلفات خطا را تا حد زیادی به حداقل می‌رساند.

علاوه بر این، بسته به نیاز سناریوهای مختلف برنامه، MCCB ها را می توان به عملکردهای حفاظتی اضافی مجهز کرد. به عنوان مثال، افزودن یک ماژول جریان باقیمانده، محافظت در برابر نشت را برای جلوگیری از شوک الکتریکی امکان پذیر می کند. نصب یک ماژول حفاظت از اضافه ولتاژ/کم ولتاژ، تجهیزات دقیق را از آسیب ناشی از ناهنجاری های ولتاژ محافظت می کند و انعطاف پذیری عملکرد آن را به طور کامل نشان می دهد.

III. پارامترهای کلیدی: "نشانگرهای سخت" برای انتخاب دستگاه مناسب

برای اطمینان از ارائه حفاظت بهینه MCCB، انتخاب پارامترهای مناسب بسیار مهم است. پارامترهای اصلی زیر به طور مستقیم تعیین می کنند که آیا یک مدارشکن می تواند با سناریوهای الکتریکی خاص سازگار شود یا خیر.

جریان نامی (In) یک پارامتر اساسی است که به حداکثر جریانی که قطع کننده مدار می تواند به طور مداوم حمل کند، اشاره دارد. باید با توجه به قدرت بار دقیقاً مطابقت داده شود. به عنوان مثال، در یک سیستم فتوولتائیک (PV)، جریان نامی MCCB باید بر اساس جریان خروجی آرایه PV انتخاب شود - این جریان نباید خیلی کوچک (برای جلوگیری از خاموش شدن مکرر) و یا خیلی بزرگ (برای جلوگیری از از دست دادن هدف حفاظتی آن) باشد.

ظرفیت قطع (Icu/Ics) به قابلیت رسیدگی به خطا مربوط می شود و به حداکثر جریان خطای اشاره دارد که قطع کننده مدار می تواند به طور ایمن قطع کند. هنگام انتخاب یک MCCB، لازم است مقدار جریان اتصال کوتاه محاسبه شده سیستم توزیع برق را در نظر بگیرید. اگر ظرفیت قطع کافی نباشد، قطع کننده مدار ممکن است به طور موثر مدار را در طول یک خطای اتصال کوتاه قطع نکند و در عوض منجر به حوادث ایمنی جدی تری شود.

ولتاژ نامی (Ue) باید با سطح ولتاژ مدار مطابقت داشته باشد. رتبه بندی های رایج شامل 220 ولت تک فاز و 380 ولت سه فاز است. عدم تطابق ولتاژ نه تنها بر عملکرد عادی مدارشکن تأثیر می گذارد بلکه ممکن است به اجزای داخلی نیز آسیب برساند.

منحنی خاموشی حساسیت حفاظتی را تعیین می کند. انواع منحنی رایج (B، C، D) برای بارهای مختلف مناسب هستند. به عنوان مثال، منحنی C برای روشنایی و بارهای قدرت عمومی قابل استفاده است، در حالی که منحنی D - با تحمل قوی تر برای جریان های هجومی - برای تجهیزات با جریان های راه اندازی بالا، مانند موتورها و کمپرسورها، مناسب تر است.

IV. کاربردهای گسترده: "موانع ایمنی" از صنعت تا زندگی روزمره

با عملکرد عالی، MCCB ها تقریباً در تمام جنبه های توزیع برق ولتاژ پایین اعمال می شوند.

در زمینه توزیع برق صنعتی، MCCB ها به عنوان "مدیران ایمنی" در کارگاه های کارخانه عمل می کنند و برای تجهیزات پرقدرت مانند موتورها، خطوط تولید و ماشین آلات بزرگ محافظت می کنند و از قطع نشدن فرآیندهای تولید به دلیل نقص مدار اطمینان می دهند.

در سیستم‌های الکتریکی ساختمان - چه در مراکز خرید، ساختمان‌های اداری یا ساختمان‌های مسکونی بلندمرتبه - از MCCB‌ها اغلب به عنوان کلیدهای اصلی در جعبه‌های توزیع یا کلیدهای حفاظتی برای توزیع برق طبقه استفاده می‌شوند. آنها از ایمنی الکتریکی کل ساختمان محافظت می کنند و از قطع برق در مقیاس بزرگ یا آتش سوزی ناشی از خطاهای مدار محلی جلوگیری می کنند.

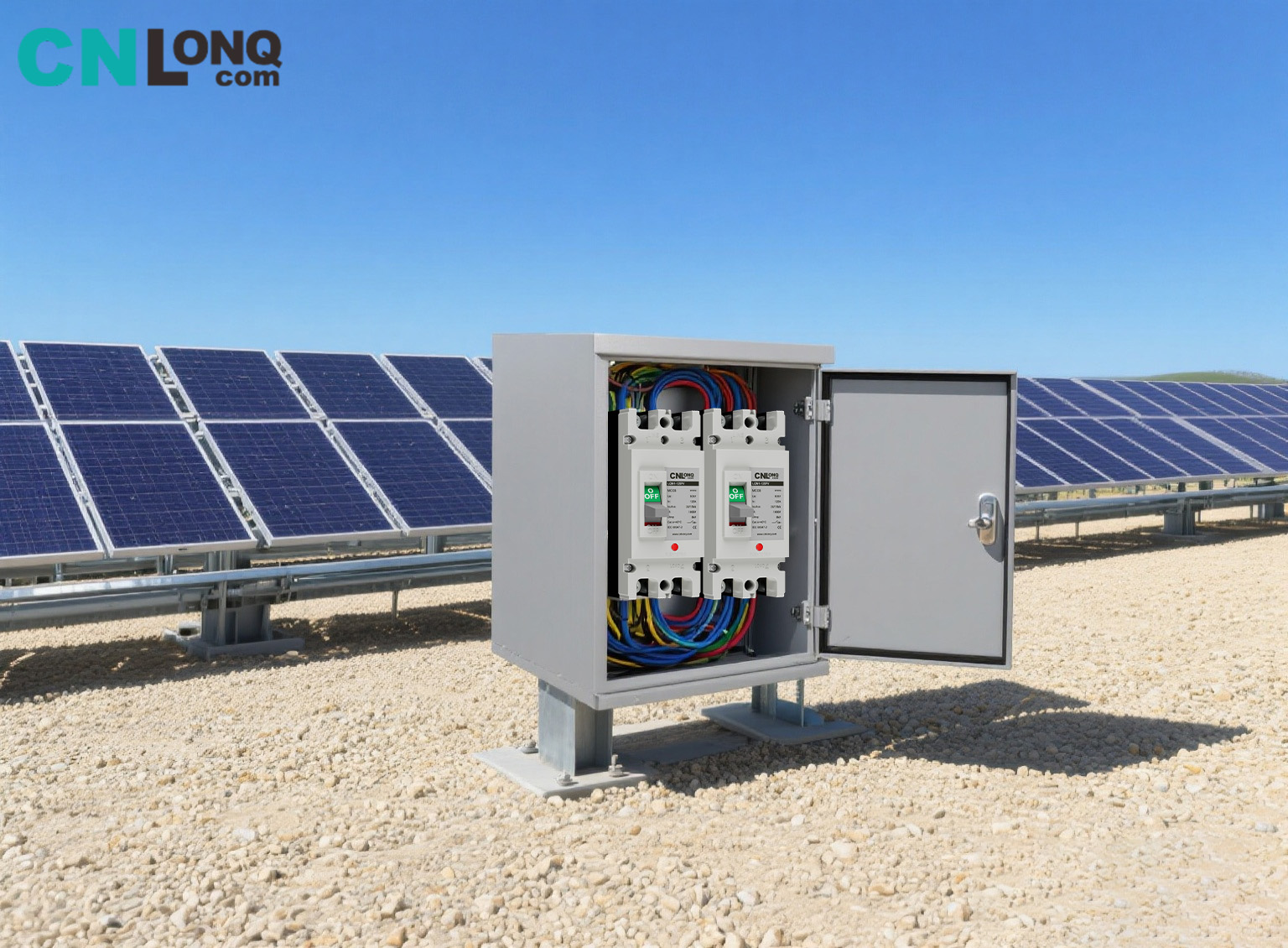

در بخش انرژی جدید، نقش آنها به همان اندازه حیاتی است. در سیستم های PV، MCCB ها در جعبه های ترکیبی و در سمت اینورتر نصب می شوند تا از مدارهای خروجی آرایه های PV محافظت کنند. در سیستم‌های ذخیره‌سازی انرژی، از مدارهای باتری محافظت می‌کنند، از خطرات ایمنی مانند شارژ بیش از حد و اتصال کوتاه باتری‌ها جلوگیری می‌کنند و برای استفاده از انرژی پاک محافظت می‌کنند.

حتی در سناریوهای عمرانی پرقدرت مانند ویلاها و اقامتگاه‌های بزرگ، MCCB‌ها می‌توانند حفاظت قابل اعتمادی برای لوازم خانگی پرقدرت مانند تهویه مطبوع مرکزی، آبگرمکن‌های برقی و سیستم‌های تصفیه آب کل خانه ارائه دهند و مشکل جریان نامی ناکافی را در MCB‌های معمولی حل کنند.

V. مزایای اصلی: چرا MCCB ها "انتخاب ترجیحی" هستند؟

در مقایسه با سایر دستگاه‌های محافظ، MCCB دارای مزایای متمایز است - دلیلی کلیدی برای کاربرد گسترده آنها.

سازگاری محیطی قوی یک نکته برجسته است. محفظه پلاستیکی عایق شده با مقاومت بالا می تواند در محیط های خشن مانند دماهای بالا، دمای پایین، رطوبت و اشعه ماوراء بنفش مقاومت کند. چه در نیروگاه های PV در فضای باز و چه در اتاق های توزیع زیرزمین، MCCB ها می توانند پایدار عمل کنند و کمتر احتمال دارد که به دلیل عوامل محیطی پیر شوند یا از کار بیفتند.

قابلیت اطمینان بالا در دقت اجزای اصلی منعکس می شود. قطعات کلیدی مانند یونیت‌های سفر دقت پایداری را حفظ می‌کنند و خطر عملکرد نادرست یا خرابی حفاظتی در طول استفاده طولانی‌مدت وجود دارد که حفاظت مداوم را برای ایمنی مدار فراهم می‌کند.

بهره برداری و نگهداری آسان آستانه استفاده را کاهش می دهد. با ساختار جمع و جور و اندازه متوسط، MCCB ها می توانند به طور مستقیم در تجهیزات مختلف توزیع برق بدون ابزار پیچیده در هنگام نصب ادغام شوند. تعمیر و نگهداری روزانه فقط به بررسی های منظم از نظر آسیب دیدگی محفظه یا سیم کشی شل و آزمایش دستی سالانه "دکمه سفر" نیاز دارد - نیازی به تعویض مکرر قطعات نیست که به طور قابل توجهی هزینه های عملیاتی و نگهداری را کاهش می دهد.

علاوه بر این، قابلیت گسترش خوب به MCCB ها اجازه می دهد تا با نیازهای هوشمند سازگار شوند. با افزودن کنتاکت های کمکی و ماژول های هشدار، عملکردهایی مانند نظارت از راه دور و هشدار خطا را می توان تحقق بخشید که نیازهای مدیریت هوشمند در سیستم های توزیع برق مدرن را برآورده می کند.

VI. استفاده و نگهداری: اطمینان از کارکرد طولانی مدت "نگهبان".

برای اطمینان از حفظ عملکرد پایدار MCCB در طولانی مدت، استفاده استاندارد و نگهداری منظم ضروری است.

رعایت دقیق استانداردهای نصب الزامی است. هنگام سیم کشی، پایانه ها باید سفت شوند تا از گرمای بیش از حد ناشی از تماس ضعیف جلوگیری شود. سیم های برق، سیم های خنثی و سیم های زمین باید به درستی وصل شوند. معکوس کردن قطبیت ممکن است عملکرد حفاظتی را بی اثر کند و خطرات ایمنی بالقوه را ایجاد کند.

نگهداری روزانه را نباید نادیده گرفت. توصیه می شود هر سه ماه یکبار آسیب دیدگی محفظه یا ترک و سست شدن پایانه ها را بررسی کنید. هر سال، "دکمه سفر" را به صورت دستی فشار دهید تا بررسی کنید که آیا عملکرد حفاظتی به طور عادی کار می کند یا خیر - اگر دکمه در راه اندازی یک سفر شکست خورد، بازرسی یا تعویض به موقع ضروری است.

در عین حال، تابوهای تعویض را باید در نظر داشت: پس از یک سفر ناشی از خطا، کورکورانه شکن را تنظیم مجدد نکنید. ابتدا علت عیب را شناسایی کنید (مثلاً بارگذاری بیش از حد تجهیزات یا نقاط اتصال کوتاه در خط) و تنها پس از رفع عیب آن را مجدداً تنظیم کنید. اگر قطع کننده مکرراً کار کند یا محفظه آسیب دیده باشد، حتی اگر آسیب خارجی آشکاری وجود نداشته باشد، باید سریعاً تعویض شود - "عملکرد معیوب" مجاز نیست، زیرا ممکن است منجر به حوادث ایمنی به دلیل قدیمی شدن تجهیزات شود.

از ساختار اصلی تا عملکردهای اصلی، از انتخاب پارامتر تا کاربرد عملی، MCCB ها یک "موانع ایمنی" محکم برای سیستم های توزیع برق ولتاژ پایین ایجاد می کنند. درک و استفاده صحیح از آنها ایمنی مدار را بهتر تضمین می کند و پشتیبانی قوی برای عملکرد پایدار تولید و زندگی روزمره فراهم می کند.
