PV Combiner Box: راهنمای کامل اجزای و نصب

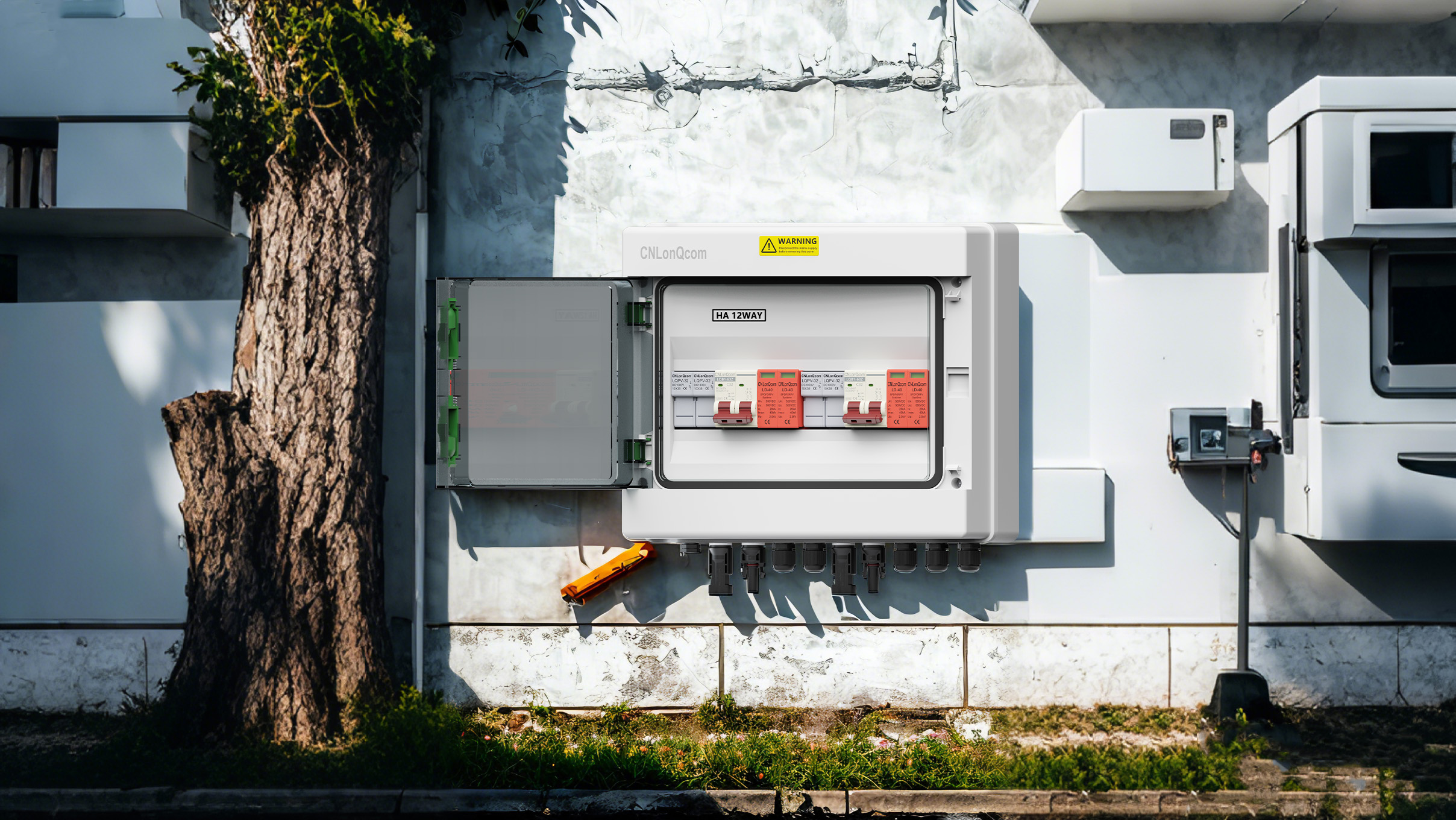

اول ، جعبه اتصال فتوولتائیک چیست؟

جعبه Combiner Pv(جعبه PV Combiner) تجهیزات اصلی الکتریکی سیستم تولید انرژی خورشیدی است که عمدتاً برای جریان مستقیم متمرکز سری فتوولتائیک استفاده می شود ، و برای اطمینان از عملکرد ایمن و کارآمد نیروگاه ، بیش از حد ، محافظت از رعد و برق و سایر توابع محافظت را فراهم می کند.

دوم ، ترکیب جعبه اتصال فتوولتائیک

اجزای اصلی:

ترمینال ورودی: چندین ماژول PV را متصل کنید (به عنوان مثال ، ماژول های PV 6-16 ، که هر کدام از 10A-15A پشتیبانی می کنند).

فیوز/قطع کننده های مدار: از هر رشته در برابر آسیب های بیش از حد (معمولاً مشخصات DC1000V/20A) محافظت کنید.

ماژول محافظت از رعد و برق: محافظ SPD SURGE (ظرفیت تخلیه 40KA).

قطعات کمکی:

سوئیچ جداسازی DC: مدار قطع اضطراری.

مسکن ضد آب: درجه حفاظت IP65 ، مناسب برای محیط در فضای باز.

سوم ، مراحل نصب و سیم کشی

1. آماده سازی قبل از نصب:

موقعیت نصب را تأیید کنید (نزدیک به آرایه فتوولتائیک و دور از نور مستقیم خورشید).

ترمینال زمین ظرف (مقاومت زمین ≤4Ω) را بررسی کنید.

2. فرآیند سیم کشی:

ورودی رشته گروه:

ترمینال مربوطه را با قطبیت (+/-) وصل کنید تا اطمینان حاصل شود که ولتاژ هر ترمینال سازگار است.

برای جلوگیری از گرمایش مجازی ، اتصال MC4 را ایمن کنید.

پایان خروجی:

به ترمینال ورودی DC اینورتر (سطح مقطع کابل ≥4mm²) وصل شوید.

زمینه حفاظت از رعد و برق:

کابل زمینی SPD (≥6 میلی متر) به نوار زمین متصل می شود.

تست برق:

ولتاژ مدار باز را اندازه گیری کنید (محدوده ورودی اینورتر را مطابقت دهید).

بررسی کنید که آیا داده های نظارت هوشمند به درستی منتقل می شود یا خیر.

4 اقدامات احتیاطی

مشخصات ایمنی:

در حین کار دستکش عایق را بپوشید. با زنده کار نکنید.

اگر طرف DC دارای ولتاژ بالایی (600 ولت تا 1500 ولت) است ، باید یک برچسب هشدار دهنده تنظیم کنید.

پیشنهادات نگهداری:

جعبه را مرتباً تمیز کرده و وضعیت فیوز را بررسی کنید.

اثربخشی ماژول SPD را قبل از فصل رعد و برق تست کنید.

پنج ، پیشنهادات انتخاب

بسته به اندازه نیروگاه:

خانواده کوچک: 6-8 ورودی ، عملکرد یکپارچه حفاظت اساسی.

نیروگاه صنعتی و تجاری: 12-16 ، با نظارت هوشمند و ارتباط از راه دور.

جعبه های اتوبوس معتبر TUV/IEC ، مانند محصولات سری CNLONQCOM را انتخاب کنید تا 25 سال از محافظت طولانی مدت اطمینان حاصل شود!

جعبه اتصال فتوولتائیک "قطب ایمنی" نیروگاه است و نصب و نگهداری صحیح می تواند راندمان تولید برق را به میزان قابل توجهی بهبود بخشد. اگر به توصیه های مدل خاص یا راه حل های فنی نیاز دارید ، لطفاً با CNLONQCOM مشورت کنید!
