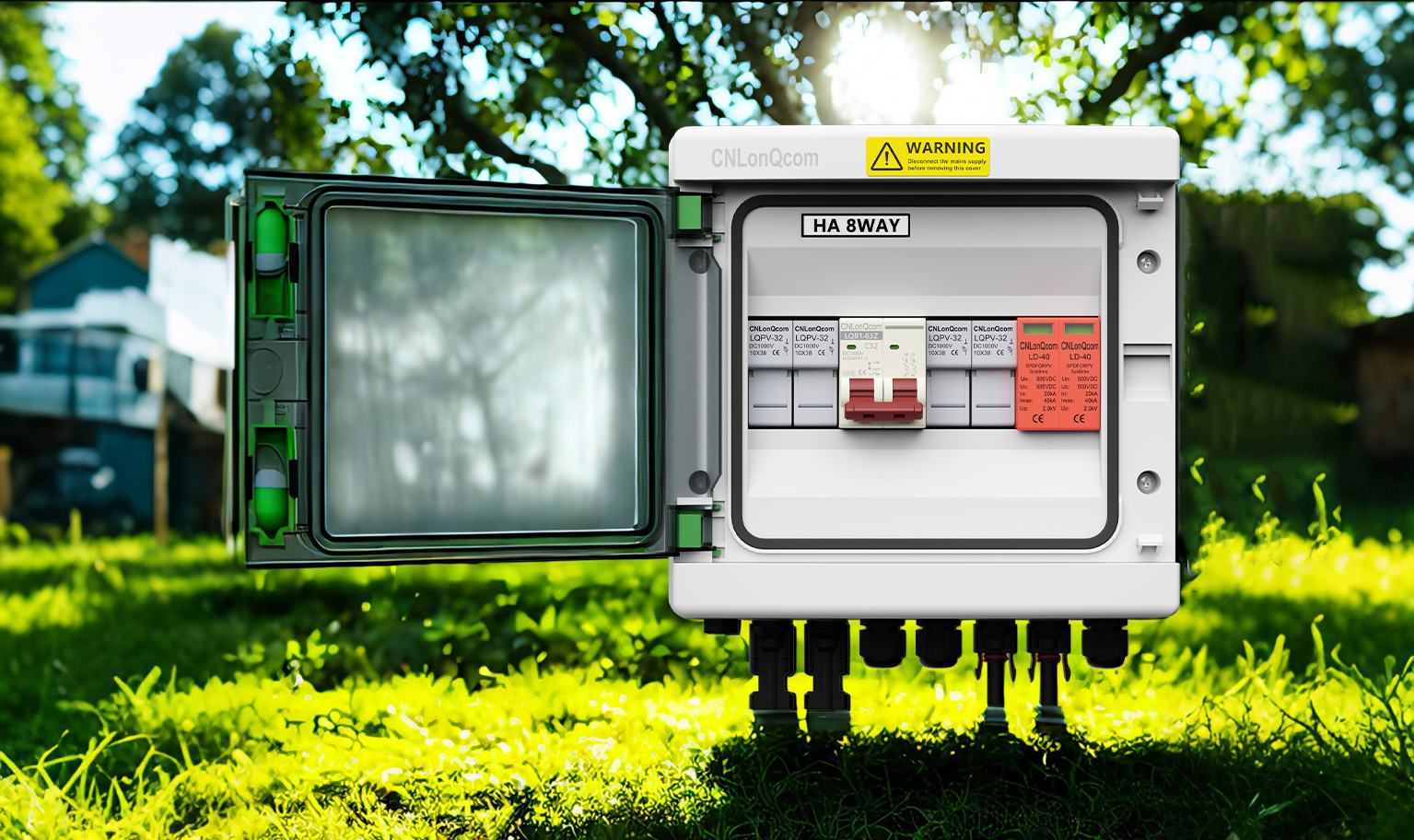

جعبه PV Combiner: "Dispatcher Power" سیستم های خورشیدی

جعبه PV Combiner یکی از مؤلفه های اصلی در یک سیستم فتوولتائیک خورشیدی است. در درجه اول برای جمع آوری جریان از چندین رشته PV و انتقال آن از طریق یک کابل اصلی واحد به اینورتر استفاده می شود. این نه تنها به عنوان "مرکز" برای توزیع برق بلکه نقش مهمی در محافظت از ایمنی سیستم دارد.

1. توابع اصلی جعبه Combiner PV

(1) مجموعه فعلی

جریان را از چندین رشته PV ترکیب می کند ، تعداد کابل ها را کاهش داده و ساختار سیستم را ساده می کند.

(2) محافظت بیش از حد

از فیوزها استفاده می کند (LQPV-32/LQPV-32X) یا قطع کننده مدار (LQB1-63Z/12z) برای جلوگیری از خسارت ناشی از مدارهای بیش از حد یا کوتاه.

(3) محافظت از رعد و برق

مجهز به دستگاه های محافظ داخلی Surge (LD-40 2p/3p) برای جلوگیری از آسیب های صاعقه.

(4) عملکرد نظارت

پارامترهایی مانند جریان و ولتاژ در زمان واقعی را کنترل می کند و به کاربران کمک می کند تا وضعیت عملیاتی سیستم را درک کنند.

2. اجزای اصلی جعبه Combiner PV

(1) فیوز (LQPV-32/LQPV-32X) یا قطع کننده های مدار (LQB1-63Z/12z)

برای محافظت بیش از حد مورد استفاده قرار می گیرد ، هنگامی که جریان بیش از مقدار رتبه بندی شده باشد ، به طور خودکار مدار را قطع می کند.

(2) دستگاه های محافظ افزایش یافته (LD-40 2p/3p)

از صدمات ناشی از صاعقه یا افزایش ولتاژ جلوگیری کنید.

(3) دیودهای انزوا (دیود MC4)

از جریان جریان معکوس ، محافظت از ماژول های PV جلوگیری کنید.

(4) دستگاه های نظارت

پارامترهایی مانند جریان ، ولتاژ و قدرت را کنترل کنید. برخی از جعبه های ترکیبی با رده بالا نیز از نظارت از راه دور پشتیبانی می کنند.

3. چگونه می توان جعبه Combiner PV را انتخاب کرد؟

(1) تعداد ورودی ها

بر اساس تعداد رشته های PV ، مانند 2 طرفه ، 5 طرفه و غیره انتخاب کنید.

(2) جریان و ولتاژ دارای امتیاز

نیازهای فعلی و ولتاژ سیستم را مطابقت دهید.

(3) امتیاز محافظت

محصولی را با رتبه IP65 یا بالاتر انتخاب کنید تا در برابر شرایط در فضای باز مانند باد و باران مقاومت کنید.

4. نحوه نصب جعبه Combiner PV

(1) مکانی مناسب برای تهویه شده و به راحتی در دسترس برای سوار کردن جعبه Combiner پیدا کنید.

(2) سیم زمینی را برای اطمینان از ایمنی وصل کنید.

(3) کابل های رشته PV را به جعبه Combiner وصل کنید و آنها را به فیوزها یا قطع کننده های مدار وصل کنید.

(4) کابل اصلی را به اینورتر وصل کنید.

(5) تمام اتصالات را بررسی کرده و عملکرد سیستم را آزمایش کنید.

5. تعمیر و نگهداری منظم برای جعبه Combiner

(1) بررسی کنید که آیا فیوزها یا قطع کننده های مدار به درستی کار می کنند.

(2) گرد و غبار و زباله ها را تمیز کنید تا از اتلاف حرارت مناسب اطمینان حاصل شود.

(3) اتصالات کابل را برای شل بودن یا خوردگی بررسی کنید.

(4) وضعیت دستگاه های محافظ افزایش یافته را آزمایش کنید.

تحت استفاده و نگهداری عادی ، یک جعبه Combiner PV با کیفیت بالا می تواند 10-20 سال به طول انجامد. با این حال ، طول عمر واقعی آن به شرایط محیطی (به عنوان مثال ، دما ، رطوبت) و شیوه های نگهداری بستگی دارد.

6. ایمنی بالای جعبه های PV Combiner

جعبه های Combiner PV با کیفیت بالا دارای حفاظت بیش از حد ، محافظت از رعد و برق و طرح های ضد آب ، از امنیت بالایی برخوردار هستند. با این حال ، محصولات با کیفیت پایین یا نصب نادرست ممکن است منجر به آتش سوزی یا آسیب تجهیزات شود. بنابراین ، انتخاب یک تولید کننده معتبر مانند CNLONQCOM ضروری است. با ده سال تجربه در صنعت فتوولتائیک ، ما فناوری پیشرفته و خدمات قابل اعتماد پس از فروش را برای محافظت از ایمنی الکتریکی خود ارائه می دهیم.

پایان

اگرچه جعبه های Combiner PV ممکن است به اندازه ماژول های PV یا اینورتر قابل توجه نباشند ، اما آنها نقش مهمی در سیستم دارند. این که آیا این یک سیستم پشت بام کوچک برای خانه ها یا یک نیروگاه خورشیدی در مقیاس بزرگ است ، جعبه Combiner برای اطمینان از انتقال انرژی کارآمد و عملکرد ایمن بسیار مهم است.

CNLONQCOM را برای قابلیت اطمینان و آرامش انتخاب کنید! بگذارید با هم کار کنیم تا از آینده انرژی سبز محافظت کنیم!
